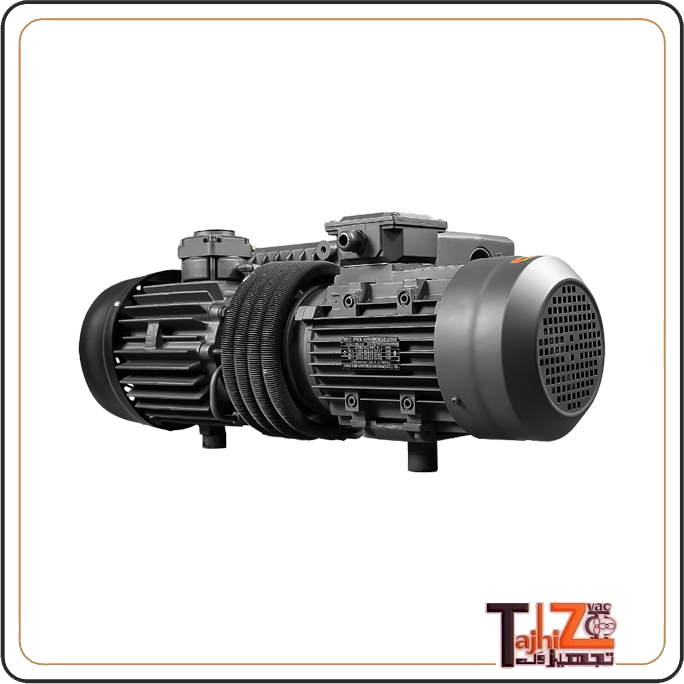

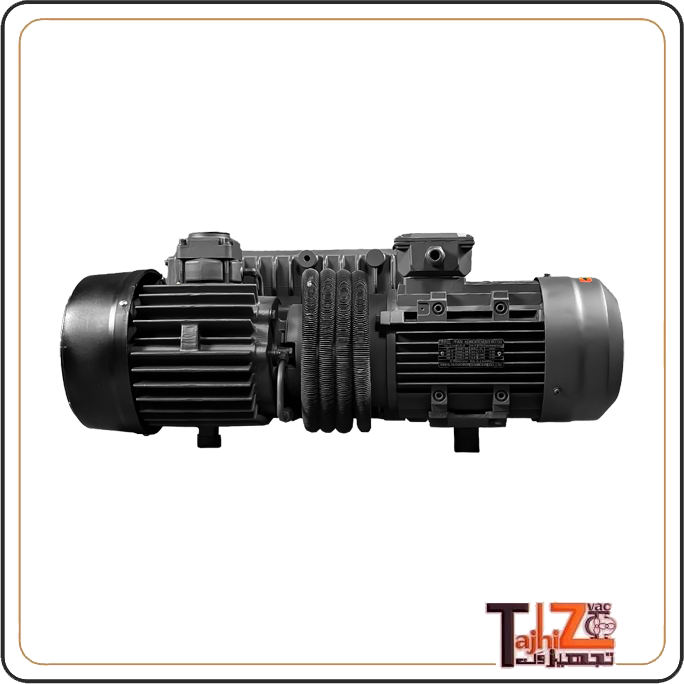

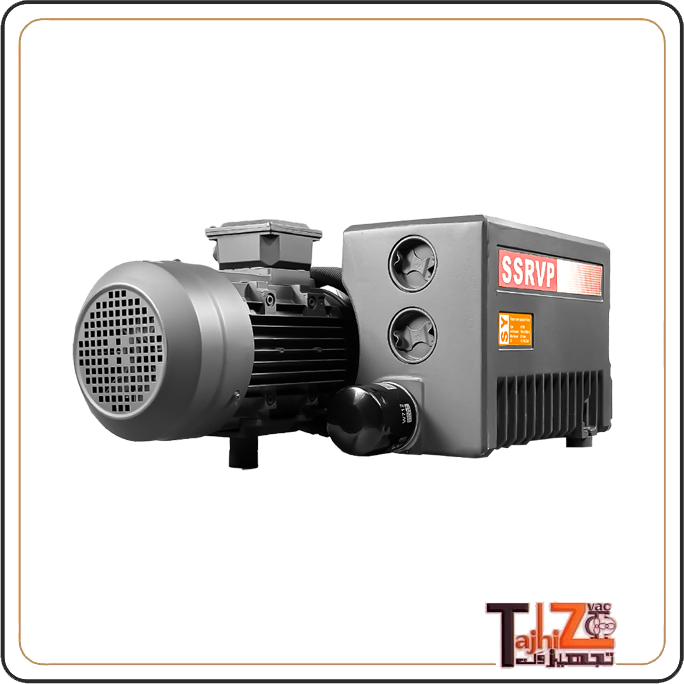

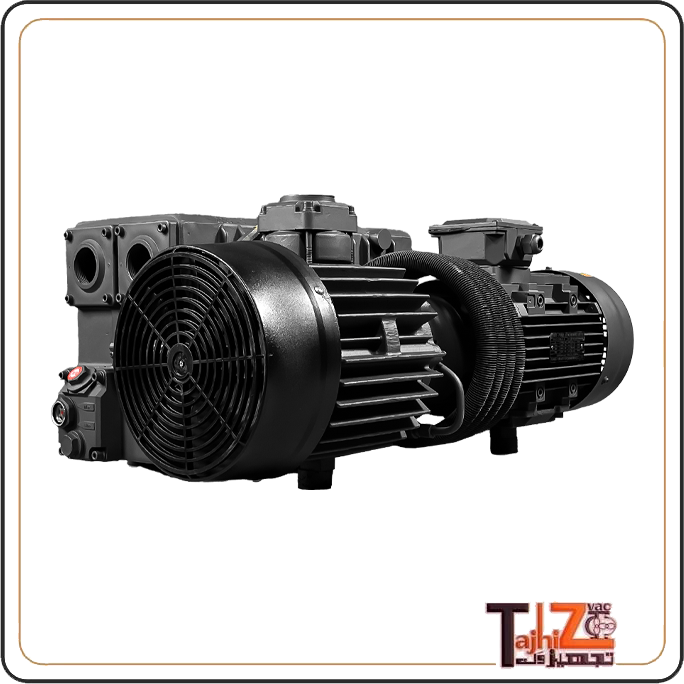

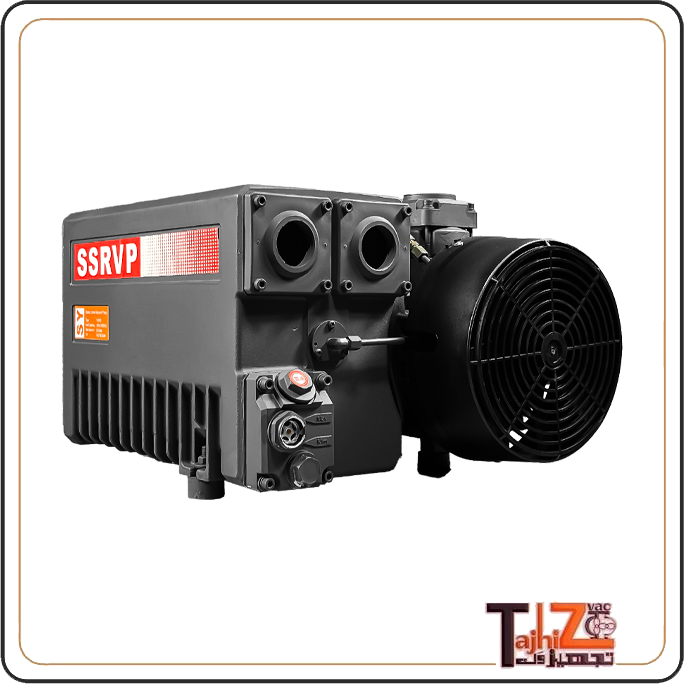

پمپ وکیوم روغنی بوش مدل SVR 100

پمپ وکیوم روغنی 100 متر مکعب در ساعت طرح بوش مدل SVR100 ساخت کشور چین میباشد.

سرعت تخلیه100 متر مکعب بر ساعت

سایر واحدها

CFM 58.86
m³/sec 0.02777778
m³/min 1.66666667
l/s 27.78
l/min 1667

خلاء نهاییmbar 0.1

سایر واحدها

bar 0.0001
pascal 10
psi 0.001450377
atm 9.8692E-5

کپی شد

مشخصات فنی
معرفی محصول
محصولات مشابه
نظرات کاربران

مشخصات فنی

وزن	72 کیلوگرم
ابعاد	72 × 43 × 29.5 سانتیمتر
سرعت تخلیه	100 متر مکعب بر ساعت
خلاء نهایی	mbar 0.1
برند	Busch
کشور سازنده	چین
فرکانس	50 Hz, Hz 60
توان الکتروموتور	2.2 کیلووات, 3 کیلووات
ولتاژ	380 V
سرعت دورانی	1450 RPM
اتصال ورودی و خروجی	1/1.4 اینچ

معرفی محصول

پمپ وکیوم روغنی بوش مدل SVR 100

پمپ وکیوم SVR100 یک پمپ خلاء روغنی از نوع روتاری وین (پره دوار) تک مرحله‌ای است. این پمپ با ظرفیت مکش ۱۰۰ متر مکعب در ساعت، یکی از پرکاربردترین و محبوب‌ترین پمپ‌های وکیوم در کلاس خود محسوب می‌شود. پمپ وکیوم ۱۰۰ متر مکعب در کنار پمپ‌های ۳۰۰ متر مکعب در ساعت، جزو پرکاربردترین ابعاد پمپ وکیوم هستند. این محبوبیت به دلیل تناسب سرعت تخلیه با سیستم‌ها و دستگاه‌ها و سازگاری عالی با ماشین‌آلات مورد استفاده در صنایع و خطوط تولید می‌باشد. پمپ وکیوم ۱۰۰ متر مکعب بوش مدل SVR100 به دلیل قیمت فوق‌العاده اقتصادی و کیفیت مناسب، طرفداران بسیاری را در صنایع مختلف جذب کرده است. طراحی صنعتی، راندمان بالا و نویز صدای بسیار پایین، این پمپ را به گزینه‌ای ایده‌آل برای کاربردهای نیمه سنگین صنعتی تبدیل کرده است.

مشخصات فنی پمپ وکیوم روغنی بوش مدل SVR 100

پمپ وکیوم SVR100 با مشخصات فنی دقیق و مهندسی شده طراحی شده است. در ادامه مهم‌ترین پارامترهای فنی این محصول را مرور می‌کنیم.

ظرفیت مکش: این پمپ قادر به مکش ۱۰۰ متر مکعب هوا در ساعت است. این ظرفیت برای کاربردهای صنعتی نیمه سنگین، فرآیندهای مداوم و سیستم‌های ساکشن با ابعاد متوسط کاملاً مناسب می‌باشد.

خلاء نهایی: پمپ وکیوم SVR100 می‌تواند به خلاء نهایی ۰.۱ میلی‌بار برسد. این مقدار برای فرآیندهای حساس مانند تقطیر تحت خلاء، گاز زدایی و بسته‌بندی صنعتی ایده‌آل است.

الکتروموتور: این پمپ مجهز به یک الکتروموتور ۲.۲ کیلووات (معادل ۲۲۰۰ وات) با کلاس YS است. این موتور در فرکانس ۵۰ هرتز با دور ۱۴۴۰ دور در دقیقه کار می‌کند. ولتاژ استاندارد آن ۳۸۰ ولت است و از نوع کوپل مستقیم می‌باشد.

دهانه ورودی و خروجی: پمپ وکیوم SVR100 دارای دهانه ورودی و خروجی با سایز ۱.۱.۴ اینچ (معادل ۳۱.۷ میلی‌متر) است. این سایز استاندارد امکان اتصال آسان به سیستم‌های مختلف را فراهم می‌کند.

نویز صدا: نویز صدای این پمپ ۶۶ دسی بل است. این میزان صدا برای یک پمپ صنعتی با این ظرفیت بسیار پایین بوده و محیط کار آرامی را فراهم می‌کند.

شیر بالاست گاز: این پمپ مجهز به شیر بالاست گازی است. این ویژگی اجازه می‌دهد پمپ وکیوم SVR100 بخارات (به ویژه بخار آب) را بدون تراکم داخلی پمپاژ کند. این قابلیت برای کار در محیط‌های مرطوب و فرآیندهایی که با بخار آب سروکار دارند، بسیار حیاتی است.

سیستم خنک‌کاری: پمپ وکیوم SVR100 مجهز به سیستم خنک‌کاری رادیاتور است. این سیستم دمای کاری پمپ را در محدوده مجاز نگه داشته و از داغ شدن بیش از حد جلوگیری می‌کند.

شیر اطمینان: این پمپ دارای شیر اطمینان (سوپاپ ایمنی) است که در صورت افزایش فشار بیش از حد مجاز، به طور خودکار عمل کرده و از آسیب به پمپ جلوگیری می‌کند.

نحوه عملکرد پمپ وکیوم روغنی بوش مدل SVR 100

پمپ وکیوم SVR100 بر اساس اصول پمپ‌های پره دوار کار می‌کند. در داخل این پمپ، یک روتور اسپلینت به صورت خارج از مرکز در یک بادامک سیکلوئیدی پشتیبانی می‌شود. روتور نزدیک دیواره بادامک قرار می‌گیرد تا یک حفره هلالی شکل ایجاد کند. این روتور توسط دو صفحه جانبی آب‌بندی شده است و پره‌ها یا تیغه‌ها در شیارهای روتور قرار می‌گیرند.

هنگامی که روتور شروع به چرخش می‌کند، نیروی گریز از مرکز، پره‌ها را به سمت دیواره‌های محفظه هل می‌دهد. این عمل باعث ایجاد یک مهر و موم محکم بین پره‌ها، روتور، بادامک و صفحه جانبی می‌شود. محفظه و بادامک، سیال (هوا) را از طریق سوراخ‌های بادامک وارد محفظه پمپاژ می‌کنند. سیال وارد پاکت‌هایی می‌شود که توسط پره‌ها، روتور، بادامک و صفحه جانبی ایجاد شده است.

همانطور که روتور به چرخش خود ادامه می‌دهد، پره‌ها سیال را به سمت مخالف هلال می‌برند. در این نقطه، با نزدیک شدن پره به نقطه هلال، سیال از طریق سوراخ‌های تخلیه بادامک فشرده می‌شود. سپس سیال فشرده شده از طریق درگاه تخلیه از پمپ خارج می‌گردد.

پمپ‌های پره دوار به دلیل نگهداری آسان و ویژگی‌های مکش خوب در زمان کار طولانی مدت، در سراسر جهان شناخته شده هستند. پمپ وکیوم SVR100 نیز از این قاعده مستثنی نیست و با طراحی بهینه خود، عملکردی پایدار و قابل اعتماد را تضمین می‌کند.

اجزای تشکیل دهنده پمپ وکیوم روغنی بوش مدل SVR 100

پمپ وکیوم SVR100 از اجزای متعددی تشکیل شده است که هر کدام وظیفه خاصی را بر عهده دارند. در ادامه لیست کامل این اجزا را مرور می‌کنیم.

دهانه ورودی ۱.۱.۴ اینچی: هوای محیط از این قسمت وارد پمپ می‌شود.

فیلتر هوا یا غبارگیر وکیوم: ذرات گرد و غبار و آلودگی‌ها را قبل از ورود به پمپ جذب می‌کند.

شیر ضد برگشت روغن وکیوم: از برگشت روغن به سمت ورودی در زمان خاموش بودن پمپ جلوگیری می‌کند.

مجرای ورودی: مسیر عبور هوا از ورودی به محفظه پمپاژ است.

پره یا وین: قطعات متحرکی هستند که هوا را به جلو می‌رانند.

محفظه پمپاژ: فضایی است که فرآیند مکش و فشرده‌سازی هوا در آن انجام می‌شود.

روتور: قطعه دواری است که پره‌ها در شیارهای آن قرار می‌گیرند.

روزنه اتصال بالاست گاز بی اثر: محل اتصال سیستم بالاست گاز به محفظه پمپاژ است.

مجرای اگزوز: مسیر خروج هوای فشرده شده از پمپ است.

سوپاپ اگزوز: دریچه‌ای است که در زمان مناسب، هوای فشرده را خارج می‌کند.

سپراتور روغن: روغن موجود در هوای خروجی را جدا کرده و به مخزن بازمی‌گرداند.

فیلتر روغن: ذرات آلاینده روغن را قبل از ورود به مجاری روانکاری جذب می‌کند.

اتصال برای فیلتر روغن: محل نصب فیلتر روغن بر روی پمپ است.

مزایای پمپ خلاء SVR100

پمپ وکیوم SVR100 دارای مجموعه‌ای از مزایای برجسته است که آن را از بسیاری محصولات مشابه متمایز می‌کند. در ادامه مهم‌ترین این مزایا را مرور می‌کنیم.

سیستم روغن‌کاری مناسب: این پمپ قابلیت تخلیه بخار و گازهای خورنده را دارد و برای محیط‌های صنعتی چالش‌برانگیز مناسب است.

پره‌های روتور با کیفیت: پره‌های روتور از آلیاژ با کیفیت و راندمان بالا ساخته شده‌اند.

سازگاری با بخار آب: به دلیل وجود شیر بالاست گاز، این پمپ با بخار آب سازگاری کامل دارد.

بازدهی انرژی بالا: طراحی بهینه این پمپ باعث مصرف انرژی مناسب در مقایسه با توان خروجی آن شده است.

مجهز به فیلتر و سپراتور بخار روغن: این ویژگی از خروج بخار روغن به محیط جلوگیری می‌کند.

مجهز به شیر اطمینان: سوپاپ ایمنی داخلی از پمپ در برابر فشارهای ناگهانی محافظت می‌کند.

سیستم خنک‌کاری رادیاتور: دمای کاری پمپ را در محدوده ایمن نگه می‌دارد.

مجهز به شیر گاز بالاست: امکان پمپاژ بخارات بدون تراکم داخلی را فراهم می‌کند.

وزن سبک و ابعاد مناسب: حمل و نقل و نصب این پمپ بسیار آسان است.

کمترین ارتعاش و لرزش: طراحی دقیق این پمپ، لرزش و ارتعاش را به حداقل رسانده است.

نویز صدای بسیار پایین: با نویز ۶۶ دسی بل، این پمپ یکی از بی‌صداترین پمپ‌های کلاس خود است.

طول عمر بالا: استفاده از مواد با کیفیت و طراحی اصولی، طول عمر این پمپ را تضمین می‌کند.

منطبق با استانداردهای روز دنیا: این محصول مطابق با آخرین استانداردهای بین‌المللی تولید شده است.

نصب و راه‌اندازی سریع و آسان: به دلیل طراحی کاربرپسند، راه‌اندازی این پمپ بسیار سریع انجام می‌شود.

کاربردهای پمپ وکیوم روغنی بوش مدل SVR 100

پمپ وکیوم SVR100 به دلیل ظرفیت مناسب، راندمان عالی و طراحی مقاوم، در طیف گسترده‌ای از صنایع و فرآیندها کاربرد دارد. در زیر مهم‌ترین کاربردهای این محصول را معرفی می‌کنیم.

فرآیند تقطیر تحت خلاء: در صنایع شیمیایی و داروسازی، برای تقطیر مواد حساس به حرارت از این پمپ استفاده می‌شود.

گاز زدایی: حذف گازهای محلول از مایعات، رزین‌ها و مخازن صنعتی یکی از کاربردهای اصلی این پمپ است.

تخلیه پنوماتیکی: در سیستم‌های انتقال مواد به روش پنوماتیک در مقیاس متوسط، از این پمپ استفاده می‌شود.

فرم دهی و پرس کاری: در صنایع پلاستیک و MDF، برای فرم دهی و پرس قطعات از پمپ وکیوم SVR100 استفاده می‌شود.

صنایع برودتی: این پمپ در چیلرهای جذبی و سیستم‌های برودتی کاربرد دارد.

جابجایی اجسام مسطح: در لیفترهای سنگ، شیشه و ام دی اف با ابعاد متوسط، از این پمپ برای جابجایی اجسام استفاده می‌شود.

صنایع کارتن و مقوا سازی: در خطوط تولید کارتن و مقوا، برای نگهداری و جابجایی ورق‌ها از این پمپ استفاده می‌شود.

دستگاه‌های پرس وکیوم: در صنایع چوب و MDF، برای پرس وکیوم صفحات از این پمپ استفاده می‌شود.

صنایع شیمیایی: برای حذف اکسیژن از مخازن و راکتورهای شیمیایی، پمپ وکیوم SVR100 گزینه مناسبی است.

دستگاه وکیوم فرمینگ: در صنایع بسته‌بندی، برای فرم دهی به فیلم‌های پلاستیکی از این پمپ استفاده می‌شود.

اتوکلاو و اواپراتور: در صنایع غذایی و داروسازی، برای فرآیندهای استریلیزاسیون و تبخیر از این پمپ استفاده می‌شود.

دستگاه بسته‌بندی تحت خلاء: برای تازه ماندن سبزیجات، میوه و مواد غذایی در خطوط تولید متوسط، از این پمپ استفاده می‌شود.

دستگاه خشک‌کن میوه نیمه صنعتی: در خطوط تولید میوه خشک در مقیاس نیمه صنعتی، پمپ وکیوم SVR100 کاربرد دارد.

ساکشن مرکزی: با استفاده از دو یا چند پمپ وکیوم SVR100 به صورت موازی، می‌توان یک سیستم ساکشن مرکزی قدرتمند ایجاد کرد.

قطعات یدکی و خدمات پس از فروش

برای نگهداری و تعمیر پمپ وکیوم SVR100، به قطعات یدکی اصلی و با کیفیت نیاز دارید. تمامی قطعات تعویضی و مصرفی این پمپ از جمله روغن وکیوم، فیلتر سپراتور، فیلتر روغن و تیغه‌های اصلی پمپ وکیوم به راحتی در دسترس هستند. شما می‌توانید تمامی این قطعات را از مجموعه تجهیزوک تهیه کنید. کافی است با کارشناسان ما تماس بگیرید، پس از تأیید و ثبت سفارش، کالای خود را در کمترین زمان ممکن تحویل بگیرید.

جمع‌بندی

پمپ وکیوم SVR100 یک پمپ خلاء روغنی روتاری وین تک مرحله‌ای با ظرفیت ۱۰۰ متر مکعب در ساعت است. این پمپ با خلاء نهایی ۰.۱ میلی‌بار، موتور ۲.۲ کیلووات، نویز صدای ۶۶ دسی بل، سیستم بالاست گاز، شیر اطمینان، سیستم خنک‌کاری رادیاتور و دهانه ورودی ۱.۱.۴ اینچ، گزینه‌ای ایده‌آل برای صنایع شیمیایی، داروسازی، غذایی، پلاستیک، چوب، شیشه و بسته‌بندی محسوب می‌شود. استفاده از روغن وکیوم مناسب و تعویض به موقع قطعات مصرفی، طول عمر این پمپ را به طور چشمگیری افزایش می‌دهد.برای استعلام قیمت پمپ وکیوم ۱۰۰ متر مکعب در ساعت بوش مدل SVR100 و دریافت مشخصات فنی کامل، با کارشناسان تجهیزوک تماس بگیرید. تیم فنی ما آماده ارائه مشاوره تخصصی و پاسخگویی به سوالات شماست. ارسال به سراسر کشور. بهترین خرید را با تجهیزوک تجربه کنید.
