پمپ وکیوم ادواردز (Edwards Vacuum)؛ معرفی کامل محصولات، مشخصات فنی و راهنمای خرید
پمپ وکیوم ادواردز (Edwards Vacuum) یکی از برندهای باسابقه صنعت فناوری خلأ است که محصولات آن در طیف گسترده‌ای از کاربردهای صنعتی، آزمایشگاهی، شیمیایی، دارویی، بسته‌بندی و تولید تجهیزات الکترونیکی استفاده می‌شوند. سبد محصولات این شرکت از پمپ‌های روغنی کوچک تا پمپ‌های اسکرو خشک صنعتی، بوسترهای مکانیکی، پمپ‌های توربومولکولار و سیستم‌های خلأ بالا را در بر می‌گیرد.
یکی از ویژگی‌های مهم ادواردز، تنوع فناوری‌های پمپاژ است. برای مثال، پمپ پره دوار روغنی برای بسیاری از کاربردهای خلأ صنعتی و آزمایشگاهی قابل استفاده است؛ درحالی‌که پمپ اسکرو خشک برای برخی فرآیندهای صنعتی و شیمیایی انتخاب می‌شود. پمپ‌های توربومولکولار نیز برای رسیدن به فشارهای بسیار پایین در سیستم‌های خلأ بالا به کار می‌روند.
انتخاب پمپ مناسب فقط به نام برند یا حداکثر ظرفیت مکش وابسته نیست. فشار نهایی، ظرفیت در فشار کاری، توان موتور، نوع گاز، شرایط محیطی، الزامات نگهداری و هزینه کل بهره‌برداری باید متناسب با فرآیند بررسی شوند.
در این صفحه، محصولات ادواردز بر اساس دسته‌بندی فناوری معرفی شده‌اند و برای خانواده‌های منتخب، جدول‌های جداگانه مشخصات فنی ارائه شده است.
معرفی برند Edwards Vacuum
ادواردز فعالیت خود را در سال ۱۹۱۹ در جنوب لندن آغاز کرد. فعالیت اولیه شرکت در زمینه واردات و خدمات تجهیزات خلأ بود و از سال ۱۹۳۹ تولید تجهیزات وکیوم نیز به فعالیت‌های آن اضافه شد. در ادامه، ادواردز با توسعه فناوری‌های خلأ صنعتی و تخصصی، به یکی از نام‌های شناخته‌شده این صنعت تبدیل شد.
این برند در سال ۲۰۱۴ به گروه اطلس کوپکو پیوست و اکنون در حوزه فناوری خلأ و تجهیزات مرتبط با کنترل آلایندگی فرآیندهای صنعتی فعالیت می‌کند.
محصولات ادواردز فقط برای ایجاد خلأ عمومی طراحی نشده‌اند. این شرکت فناوری‌های متنوعی را برای صنایع نیمه‌رسانا، تحقیقات علمی، صنایع شیمیایی، فرآیندهای حرارتی، بسته‌بندی، تولید تجهیزات پزشکی و سامانه‌های خلأ بالا ارائه می‌کند.
جدول جامع دسته‌بندی محصولات ادواردز
جدول زیر خانواده‌های اصلی محصولات را مطابق دسته‌بندی پورتفولیوی رسمی ادواردز تفکیک می‌کند.
| دسته محصول | خانواده یا سری | فناوری | کاربردهای شاخص |
|---|---|---|---|
| پمپ وکیوم روغنی تک‌مرحله‌ای | E1M، E2M | پره دوار روغنی | خلأ عمومی، آزمایشگاه و برخی فرآیندهای صنعتی |
| پمپ وکیوم روغنی دومرحله‌ای | RV، E2M | پره دوار دومرحله‌ای | آزمایشگاه، دستگاه‌های پوشش‌دهی و خلأ صنعتی |
| پمپ وکیوم اسکرو روغن‌تزریقی | EOSi | اسکرو با روغن‌کاری | کاربردهای صنعتی متناسب با طراحی |
| پمپ وکیوم اسکرو خشک | GXS، EDS، CDX، IDX، EXS | اسکرو خشک | فرآیندهای صنعتی و شیمیایی |
| پمپ وکیوم پنجه‌ای خشک | EDC، nEDC، GV | پنجه‌ای خشک | انتقال مواد، بسته‌بندی، خشک‌کردن و خطوط تولید |
| پمپ وکیوم اسکرول خشک | nXDS، XDS، mXDS، EDO | اسکرول خشک | آزمایشگاه، تجهیزات تحلیلی و خلأ تمیز |
| پمپ وکیوم دیافراگمی | XDD1، D-Lab | دیافراگمی خشک | تجهیزات آزمایشگاهی و پمپ پشتیبان سیستم‌های خلأ |
| پمپ وکیوم رینگ مایع | LRP تک‌مرحله‌ای و دومرحله‌ای | رینگ مایع | فرآیندهای صنعتی سازگار با مایع کاری |
| بوستر مکانیکی خلأ | EH، HV، Stokes، GMB | بوستر روتس یا مکانیکی | افزایش ظرفیت پمپاژ در سیستم‌های ترکیبی |
| پمپ روتاری پیستونی | Stokes Microvac | پیستونی روغنی | برخی کاربردهای خلأ صنعتی |
| پمپ چندمرحله‌ای روتس خشک | nXRi، nXLi، nXQ55i | روتس چندمرحله‌ای خشک | خلأ صنعتی و برخی کاربردهای تخصصی |
| پمپ توربومولکولار مکانیکی | nEXT و خانواده‌های مرتبط | توربومولکولار | خلأ بالا در آزمایشگاه و صنعت |
| پمپ توربومولکولار مغناطیسی | Maglev | توربومولکولار با یاتاقان مغناطیسی | کاربردهای تخصصی خلأ بالا |
| پمپ خلأ فوق‌بالا | Ultra High Vacuum | فناوری‌های تخصصی خلأ بالا | پژوهش، تجهیزات علمی و فرآیندهای تخصصی |
| فناوری برودتی | Cryogenic Technology | سرمایش و جذب گاز | کاربردهای تخصصی خلأ بالا |

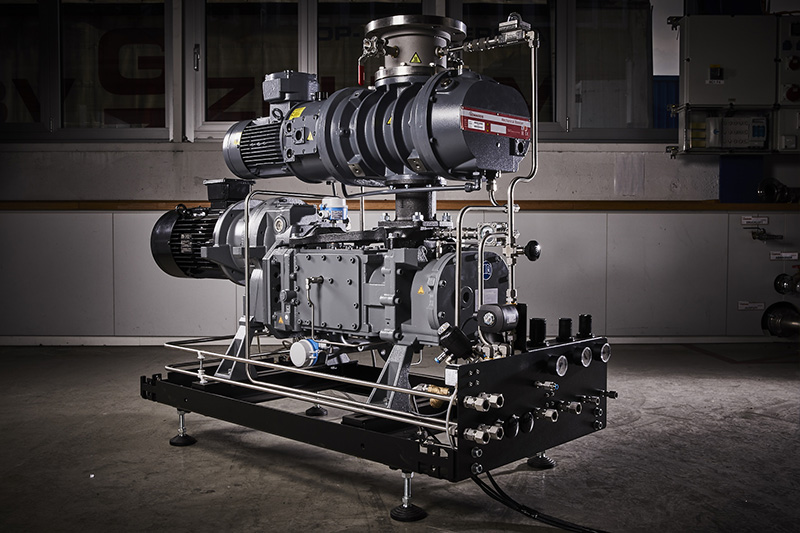

| سیستم‌های خلأ | Systems and Solutions | ترکیب چند تجهیز | خطوط تولید و سیستم‌های یکپارچه |
| اندازه‌گیری و کنترل | گیج‌ها و کنترلرها | اندازه‌گیری فشار و مدیریت عملکرد | پایش و کنترل سیستم خلأ |
| نشت‌یاب | Helium Leak Detectors، Portable Leak Detectors | تشخیص نشتی | کنترل کیفیت و آزمون آب‌بندی |
| شیرها و اتصالات | Vacuum Valves، Hardware & Fittings | کنترل مسیر و اتصال | ساخت و تکمیل سیستم‌های خلأ |
نکته: این جدول خانواده‌های اصلی محصولات را معرفی می‌کند. هر خانواده شامل مدل‌ها و نسخه‌های متعددی است و تمام مدل‌ها لزوماً برای یک بازار یا کاربرد مشخص عرضه نمی‌شوند. مشخصات عددی باید بر اساس کد کامل محصول بررسی شوند.

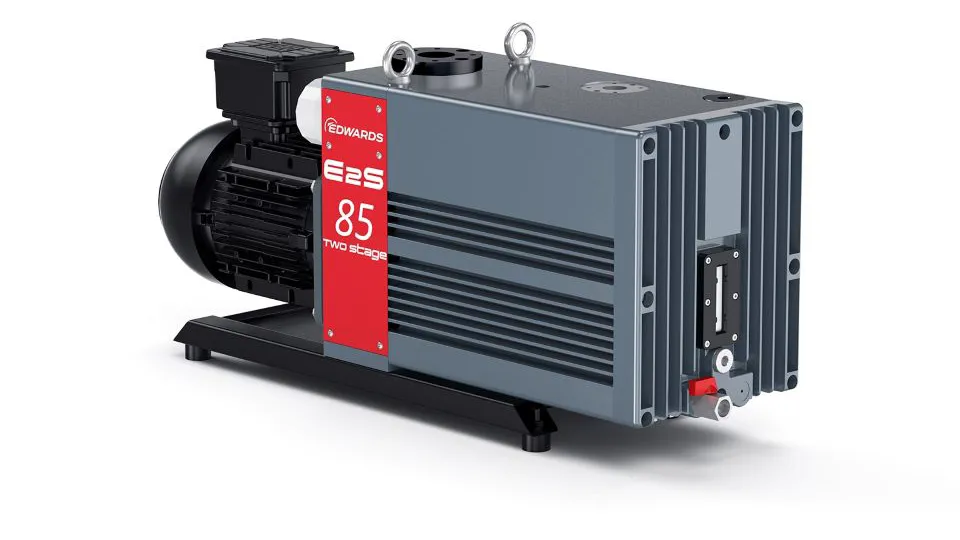

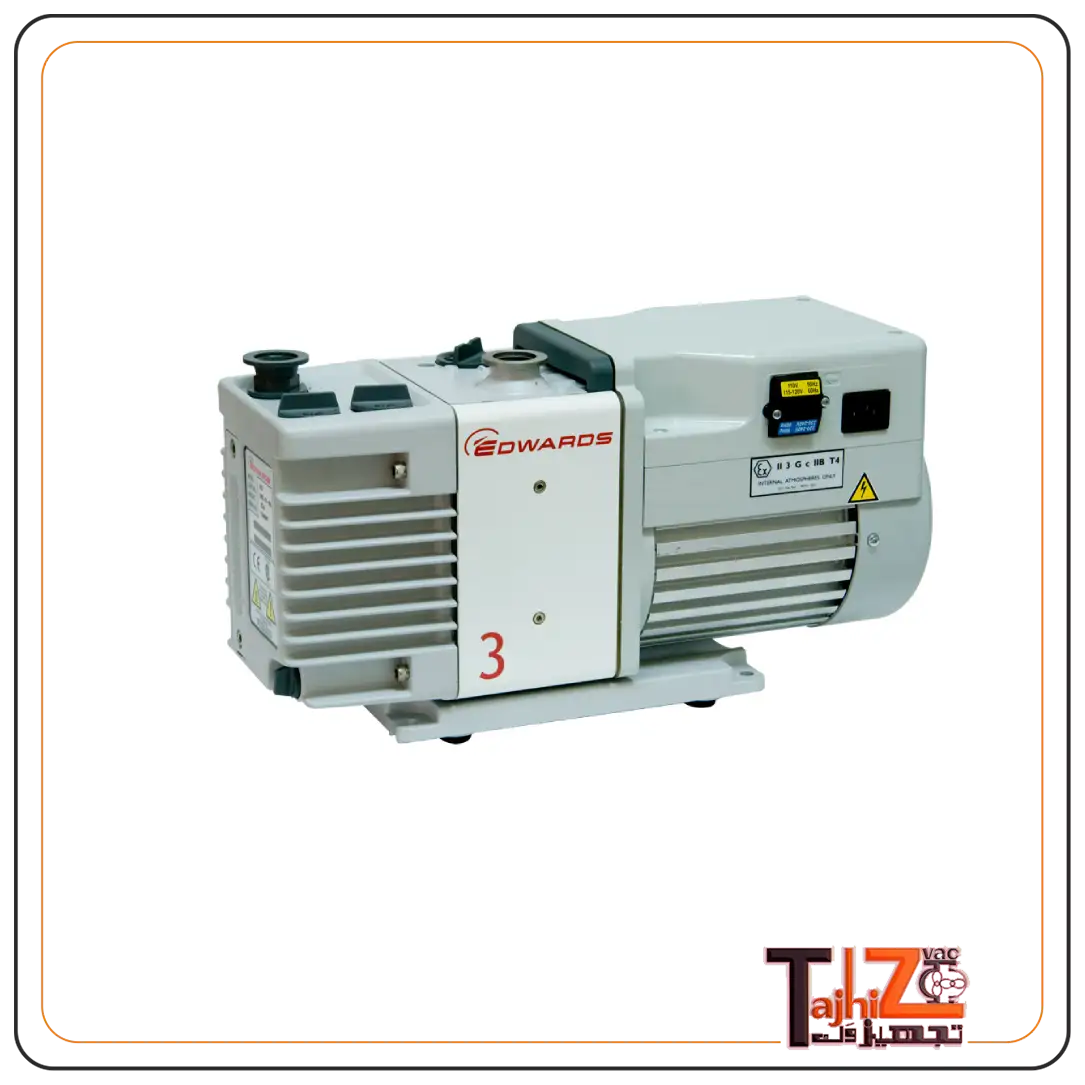

۱. پمپ وکیوم روغنی ادواردز؛ خانواده‌های E1M، E2M و RV
پمپ‌های پره دوار روغنی از محصولات باسابقه ادواردز هستند. در این فناوری، روتور و پره‌ها با ایجاد فضاهای متغیر در محفظه پمپ، گاز را مکش و فشرده می‌کنند. روغن در آب‌بندی، روانکاری و انتقال حرارت نقش دارد.
این خانواده‌ها در آزمایشگاه‌ها، تجهیزات تحلیلی، دستگاه‌های پوشش‌دهی و برخی کاربردهای صنعتی مورد استفاده قرار می‌گیرند. انتخاب مدل باید با توجه به فشار نهایی، ظرفیت مکش و نوع گاز انجام شود.
جدول مشخصات فنی پمپ‌های کوچک E2M و E1M
| مشخصه فنی | E2M0.7 | E2M1.5 | E2M2.5 | E1M18 | E2M18 | E2M28 |
|---|---|---|---|---|---|---|
| فناوری | پره دوار روغنی | پره دوار روغنی | پره دوار روغنی | پره دوار روغنی | پره دوار روغنی | پره دوار روغنی |
| تعداد مراحل | مطابق نسخه سری | مطابق نسخه سری | مطابق نسخه سری | تک‌مرحله‌ای | دومرحله‌ای | دومرحله‌ای |
| ظرفیت مکش در ۵۰ هرتز | ۰٫۷۵ m³/h | ۱٫۶ m³/h | ۲٫۵ m³/h | ۱۷ m³/h | ۱۷ m³/h | ۲۷٫۵ m³/h |
| ظرفیت مکش در ۶۰ هرتز | ۰٫۵ cfm | ۱٫۲ cfm | ۱٫۸ cfm | ۱۲٫۱ cfm | ۱۲٫۱ cfm | ۱۹٫۵ cfm |
| فشار نهایی بدون گازبالاست | ۰٫۰۰۳ mbar | ۰٫۰۰۱۵ mbar | ۰٫۰۰۳ mbar | ۰٫۰۳ mbar | ۰٫۰۰۱ mbar | ۰٫۰۰۱ mbar |
| فشار نهایی با گازبالاست | ۰٫۲ mbar | ۰٫۰۲۵ mbar | ۰٫۰۲۵ mbar | ۰٫۶۵ mbar | ۰٫۰۱۵ mbar | ۰٫۰۱۵ mbar |
| توان مکانیکی موتور در ۵۰ هرتز | ۰٫۰۹ kW | ۰٫۱۶ kW | ۰٫۱۶ kW | ۰٫۷۵ kW | ۰٫۷۵ kW | ۰٫۷۵ kW |
| توان مکانیکی موتور در ۶۰ هرتز | ۰٫۰۹ kW | ۰٫۱۶ kW | ۰٫۱۶ kW | ۰٫۹۰ kW | ۰٫۹۰ kW | ۰٫۹۰ kW |
مقادیر این جدول از اطلاعات فنی رسمی خانواده کوچک پمپ‌های پره دوار روغنی ادواردز استخراج شده‌اند. فشار نهایی می‌تواند به نوع روغن، استفاده از گازبالاست و شرایط اندازه‌گیری وابسته باشد.
جدول ویژگی‌های کاربردی پمپ‌های روغنی
| ویژگی | توضیح |
|---|---|
| فناوری پمپاژ | پره دوار روغنی |
| نقش روغن | آب‌بندی، روانکاری و انتقال حرارت |
| نگهداری | بررسی روغن، فیلترها و قطعات مصرفی طبق دستورالعمل |
| کاربردهای معمول | آزمایشگاه، تجهیزات تحلیلی و برخی فرآیندهای صنعتی |
| نکته انتخاب | ظرفیت مکش و فشار نهایی باید در شرایط واقعی فرآیند بررسی شوند |
تفاوت پمپ تک‌مرحله‌ای و دومرحله‌ای
در طراحی دومرحله‌ای، گاز در دو مرحله فشرده می‌شود. این ساختار در مدل‌های مناسب می‌تواند امکان دستیابی به فشار نهایی پایین‌تری نسبت به برخی پمپ‌های تک‌مرحله‌ای فراهم کند.
بااین‌حال، فشار نهایی واقعی به طراحی مدل، وضعیت روغن، آب‌بندی، دمای کار و شرایط آزمون وابسته است. بنابراین، تنها بر اساس تعداد مراحل نباید درباره عملکرد نهایی دستگاه تصمیم گرفت.
۲. پمپ وکیوم اسکرول خشک ادواردز؛ خانواده nXDS
پمپ‌های اسکرول خشک nXDS برای کاربردهایی طراحی شده‌اند که به خلأ تمیز، صدای نسبتاً کم و حذف روغن از محفظه اصلی پمپاژ نیاز دارند.
در این فناوری، دو المان اسکرول با حرکت نسبی، گاز را در فضاهای متغیر به سمت خروجی هدایت می‌کنند. این خانواده در آزمایشگاه‌ها، تجهیزات تحلیلی، سیستم‌های خلأ بالا به‌عنوان پمپ پشتیبان و برخی فرآیندهای صنعتی استفاده می‌شود.
جدول مشخصات فنی nXDSi
| مشخصه فنی | nXDS6i | nXDS10i | nXDS15i | nXDS20i |
|---|---|---|---|---|
| فناوری | اسکرول خشک | اسکرول خشک | اسکرول خشک | اسکرول خشک |
| دور نامی | ۱۸۰۰ rpm | ۱۸۰۰ rpm | ۱۸۰۰ rpm | ۱۸۰۰ rpm |
| جابه‌جایی اسمی | ۶٫۸ m³/h | ۱۲٫۷ m³/h | ۱۷٫۱ m³/h | ۲۸ m³/h |
| حداکثر سرعت پمپاژ | ۶٫۲ m³/h | ۱۱٫۴ m³/h | ۱۵٫۱ m³/h | ۲۲ m³/h |
| فشار نهایی کل | ۰٫۰۲۰ mbar | ۰٫۰۰۷ mbar | ۰٫۰۰۷ mbar | ۰٫۰۳۰ mbar |
| سطح صدا در شرایط اعلام‌شده | حدود ۵۲ dB(A) | حدود ۵۲ dB(A) | حدود ۵۲ dB(A) | حدود ۵۲ dB(A) |
| خنک‌کاری | هواخنک | هواخنک | هواخنک | هواخنک |
| اتصال ورودی و خروجی | NW25 | NW25 | NW25 | NW25 |
اعداد فوق از بروشور رسمی nXDS استخراج شده‌اند. نسخه‌های مقاوم به خوردگی، نسخه‌های بدون گازبالاست و مدل‌های دارای پسوندهای متفاوت ممکن است در مشخصات جزئی با یکدیگر تفاوت داشته باشند.
مزایای فناوری اسکرول خشک
حذف روغن از محفظه اصلی پمپاژ
مناسب برای بسیاری از کاربردهای آزمایشگاهی و تحلیلی
صدای نسبتاً پایین در شرایط اعلام‌شده سازنده
قابلیت استفاده به‌عنوان پمپ پشتیبان برخی سیستم‌های خلأ بالا
نیاز به سرویس دوره‌ای متناسب با وضعیت آب‌بندی و شرایط کارکرد
۳. پمپ وکیوم پنجه‌ای خشک ادواردز؛ خانواده‌های EDC، nEDC و GV
پمپ‌های پنجه‌ای خشک ادواردز برای کاربردهای صنعتی طراحی شده‌اند که به عملکرد خشک، ساختار مقاوم و امکان کار با برخی بخارات قابل‌تراکم یا بار ذرات نیاز دارند.
این خانواده در بسته‌بندی، انتقال مواد، صنایع لبنی، چاپ، کاغذ، شکل‌دهی پلاستیک، خشک‌کردن و برخی کاربردهای پزشکی صنعتی قابل بررسی است.
جدول مشخصات فنی GV80 و GV110
| مشخصه فنی | GV80 | GV110 | Drystar GV80 / EH500 |
|---|---|---|---|
| فناوری | پنجه‌ای خشک | پنجه‌ای خشک | مجموعه پمپ و بوستر |
| ظرفیت پمپاژ در ۵۰ هرتز | ۸۰ m³/h | ۱۱۰ m³/h | ۳۹۰ m³/h |
| ظرفیت پمپاژ در ۶۰ هرتز | ۹۴ m³/h | در جدول مرجع مقدار جداگانه درج نشده | ۴۷۱ m³/h |
| فشار نهایی | کمتر از ۰٫۰۳ mbar | ۰٫۰۰۶ mbar | کمتر از ۰٫۰۳ mbar |
| توان کامل در فشار نهایی | ۳٫۶ kW | ۲٫۶ kW | ۴٫۳ kW |
| توان در بار پمپاژ بالا | ۵٫۸ kW | ۴٫۵ kW | ۶٫۷ kW |
| وزن تقریبی | ۱۶۵ kg | ۲۱۰ kg | ۲۴۰ kg |
| خنک‌کاری | آبی | آبی | آبی/هوایی، مطابق پیکربندی |
| اتصال ورودی | ISO40 | ISO40 | ISO100 |
توجه: مدل GV110 در جدول رسمی، نسخه‌ای با قابلیت‌های ارتقایافته نسبت به GV80 معرفی شده است. برای سفارش، توان، ولتاژ، فرکانس، نوع اتصال و نسخه دقیق باید با پلاک و دیتاشیت همان دستگاه تطبیق داده شوند.
جدول خانواده‌های پنجه‌ای خشک ادواردز
| سری | نوع فناوری | ویژگی شاخص | کاربردهای معمول |
|---|---|---|---|
| EDC | پنجه‌ای خشک با ظرفیت بالا | مناسب برای کاربردهای صنعتی متناسب با مدل | خطوط تولید و جابه‌جایی مواد |
| nEDC | نسل جدید پنجه‌ای خشک | طراحی جدید و قابلیت‌های عملیاتی متناسب با نسخه | بسته‌بندی، چاپ، پلاستیک و فرآیندهای صنعتی |
| GV80 | پنجه‌ای خشک صنعتی | امکان کار مداوم در شرایط کاری تعریف‌شده | خشک‌کردن، پوشش‌دهی و فرآیندهای صنعتی |
| GV110 | پنجه‌ای خشک صنعتی | کنترل دور یکپارچه و بهبودهای طراحی در مقایسه با GV80 | کاربردهای صنعتی با نیاز به کنترل و عملکرد پایدار |
| Drystar GV80/EH500 | پمپ همراه بوستر | افزایش سرعت پمپاژ در سیستم ترکیبی | سیستم‌های خلأ صنعتی |
۴. پمپ وکیوم اسکرو خشک ادواردز؛ خانواده GXS
پمپ‌های اسکرو خشک GXS از خانواده‌های مهم ادواردز در خلأ صنعتی هستند. این پمپ‌ها با استفاده از روتورهای اسکرو، گاز را در امتداد محفظه پمپاژ جابه‌جا می‌کنند.
در این فناوری، روغن از فضای اصلی پمپاژ جدا نگه داشته می‌شود؛ بااین‌حال، ممکن است بخش گیربکس یا سایر اجزای مکانیکی به روغن‌کاری نیاز داشته باشند. بنابراین، عبارت «خشک» به معنی بی‌نیازی کامل دستگاه از تمام روانکارها نیست.
GXS برای برخی کاربردهای صنعتی، فرآیندهای حساس، سیستم‌های خلأ ترکیبی و کاربردهایی که کنترل شرایط حرارتی اهمیت دارد، قابل بررسی است.
جدول معرفی فنی GXS
| مشخصه | اطلاعات فنی و نکات انتخاب |
|---|---|
| فناوری | اسکرو خشک |
| خانواده محصول | GXS Dry Screw Vacuum Pumps |
| طراحی روتور | اسکرو با فشرده‌سازی تدریجی گاز |
| وضعیت روغن در محفظه اصلی پمپاژ | جدا از فضای اصلی پمپاژ |
| کنترل و پایش | امکانات کنترل و پایش متناسب با مدل |
| کاربرد | خلأ صنعتی و فرآیندهای متناسب با محدوده مدل |
| مشخصات عددی ظرفیت | وابسته به مدل و پیکربندی |
| فشار نهایی | وابسته به مدل و شرایط کاری |
| توان موتور | وابسته به مدل و نسخه |
| خنک‌کاری و اتصالات | باید از دیتاشیت مدل استخراج شود |
به دلیل گستردگی مدل‌های GXS و تفاوت پیکربندی‌ها، درج یک عدد واحد برای ظرفیت یا فشار نهایی کل خانواده صحیح نیست. برای جدول سفارش باید کد مدل و نسخه دقیق مشخص شود.
۵. پمپ‌های اسکرو خشک شیمیایی؛ خانواده‌های EDS، CDX، IDX و EXS
ادواردز خانواده‌های مختلفی از پمپ‌های خشک را برای فرآیندهای صنعتی و شیمیایی عرضه می‌کند. در این کاربردها، انتخاب پمپ فقط بر اساس ظرفیت مکش انجام نمی‌شود؛ نوع گاز، احتمال خوردگی، بخارات قابل‌تراکم، ذرات، شرایط دمایی و الزامات ایمنی نیز اهمیت دارند.
جدول معرفی خانواده‌های اسکرو خشک
| خانواده | فناوری | کاربرد کلی | نکته مهم |
|---|---|---|---|
| EDS | اسکرو خشک | فرآیندهای صنعتی و شیمیایی متناسب با نسخه | بررسی محدوده کاری و سازگاری با گاز |
| CDX1000 / CDX1300 | اسکرو خشک شیمیایی | فرآیندهای صنعتی با نیاز به ظرفیت بالا | بررسی شرایط گاز، خنک‌کاری و پیکربندی |
| IDX | اسکرو خشک | کاربردهای صنعتی و فرآیندی | انتخاب مدل بر اساس فشار و ظرفیت |
| EXS | اسکرو خشک | کاربردهای صنعتی و تخصصی | بررسی الزامات نصب و نگهداری |
| GXS | اسکرو خشک صنعتی | سیستم‌های خلأ صنعتی | توجه به پیکربندی و امکانات کنترل |
نمونه مشخصات فنی CDX1000 و CDX1300
| مشخصه فنی | CDX1000 | CDX1300 |
|---|---|---|
| فناوری | اسکرو خشک شیمیایی | اسکرو خشک شیمیایی |
| ظرفیت مکش اسمی | ۹۰۰ m³/h | ۱۲۰۰ m³/h |
| فشار نهایی | ۰٫۰۵ mbar | ۰٫۰۴ mbar |
| حداکثر فشار برگشتی | ۱۱۵۰ mbar | ۱۰۵۰ mbar |
| توان موتور نسخه معرفی‌شده | ۳۰ kW | ۳۰ kW |
| حداقل جریان آب خنک‌کاری | مطابق شرایط اعلام‌شده سازنده | مطابق شرایط اعلام‌شده سازنده |
| وزن نسخه موتور‌دار | وابسته به پیکربندی | وابسته به پیکربندی |
مشخصات این جدول مربوط به نسخه‌های معرفی‌شده در بروشور CDX1000-1300 است. قبل از خرید، فرکانس، نوع فلنج، نسخه موتور‌دار یا بدون موتور و الزامات محیطی باید با دیتاشیت سفارش تطبیق داده شوند.
۶. پمپ وکیوم دیافراگمی ادواردز؛ خانواده XDD1 و D-Lab
پمپ‌های دیافراگمی برای کاربردهای آزمایشگاهی و تحلیلی که به پمپاژ خشک نیاز دارند، قابل استفاده‌اند. این فناوری از حرکت دیافراگم برای مکش و فشرده‌سازی گاز بهره می‌گیرد.
XDD1 در برخی سیستم‌های خلأ بالا به‌عنوان پمپ پشتیبان پمپ توربومولکولار استفاده می‌شود و برای کاربردهای آزمایشگاهی مستقل نیز طراحی شده است.
جدول مشخصات فنی پمپ دیافراگمی XDD1
| مشخصه فنی | XDD1 |
|---|---|
| فناوری | دیافراگمی خشک |
| نوع پمپاژ | بدون روغن در مسیر اصلی پمپاژ |
| حداکثر سرعت پمپاژ در نسخه ۲۴ ولت Mk3 | تا ۱٫۸ m³/h |
| دور نامی نسخه ۲۴ ولت Mk3 | تا ۲۴۰۰ rpm |
| عمر معمول دیافراگم و شیرها | بیش از ۱۰٬۰۰۰ ساعت در شرایط عادی، بسته به کاربرد |
| تغذیه | نسخه‌های ۲۴ ولت DC و نسخه‌های برق متناوب |
| کاربرد | پمپ پشتیبان توربومولکولار کوچک، آنالیز گاز و تجهیزات آزمایشگاهی |
سرعت پمپاژ و فشار نهایی سیستم به پیکربندی و پمپ‌های همراه وابسته‌اند. فشار نهایی کل سیستم نباید با فشار نهایی پمپ دیافراگمی به‌تنهایی اشتباه گرفته شود.
جدول مقایسه کاربردی XDD1 و D-Lab
| معیار | XDD1 | D-Lab |
|---|---|---|
| فناوری | دیافراگمی خشک | دیافراگمی خشک |
| کاربرد شاخص | پمپ پشتیبان خلأ بالا و تجهیزات تحلیلی | کاربردهای آزمایشگاهی |
| تغذیه | نسخه‌های مختلف DC و AC | وابسته به نسخه |
| نگهداری | بررسی دیافراگم و شیرها طبق دستورالعمل | مطابق نسخه و شرایط کاری |
| انتخاب | بر اساس نیاز پمپاژ و سیستم همراه | بر اساس ظرفیت، فشار و نوع کاربرد |
۷. بوسترهای مکانیکی خلأ ادواردز؛ EH، HV، Stokes و GMB
بوسترهای مکانیکی برای افزایش ظرفیت پمپاژ در سیستم‌های خلأ استفاده می‌شوند. در بسیاری از کاربردها، بوستر در کنار یک پمپ پشتیبان نصب می‌شود تا زمان تخلیه کاهش یابد یا ظرفیت سیستم در محدوده کاری موردنیاز افزایش پیدا کند.
جدول خانواده‌های بوستر ادواردز
| خانواده | نوع تجهیز | کاربرد کلی |
|---|---|---|
| EH | بوستر مکانیکی | افزایش ظرفیت پمپاژ در سیستم‌های صنعتی |
| HV | بوستر مکانیکی | کاربردهای خلأ صنعتی متناسب با مدل |
| Stokes | بوستر مکانیکی | سیستم‌های صنعتی و ترکیب‌های بوستر-پمپ |
| GMB | بوستر روتس با ظرفیت بالا | سیستم‌های خلأ صنعتی با ظرفیت بالا |
محدوده جابه‌جایی اسمی خانواده EH
| مشخصه | اطلاعات |
|---|---|
| خانواده | EH Mechanical Booster Pumps |
| بازه جابه‌جایی اسمی خانواده | حدود ۲۵۰ تا ۴۲۰۰ m³/h |
| فناوری | بوستر مکانیکی با درایو هیدروکینتیک در مدل‌های مربوط |
| کاربرد | افزایش سرعت تخلیه و ظرفیت پمپاژ سیستم |
| نکته انتخاب | فشار ورودی، اختلاف فشار مجاز و نوع پمپ پشتیبان باید بررسی شوند |
ظرفیت اسمی بوستر به‌تنهایی برای انتخاب کافی نیست. منحنی عملکرد، فشار ورودی، اختلاف فشار مجاز، شرایط راه‌اندازی و مشخصات پمپ پشتیبان باید به‌صورت مجموعه بررسی شوند.
۸. پمپ وکیوم رینگ مایع ادواردز
پمپ‌های رینگ مایع ادواردز برای کاربردهایی طراحی شده‌اند که مایع کاری بخشی از سازوکار ایجاد خلأ است. این فناوری در بعضی فرآیندهای صنعتی، شیمیایی و کاربردهای دارای بخار قابل بررسی است.
جدول معرفی پمپ‌های رینگ مایع
| خانواده | فناوری | کاربرد کلی |
|---|---|---|
| LRP تک‌مرحله‌ای | رینگ مایع | کاربردهای صنعتی سازگار با فشار کاری این طراحی |
| LRP دومرحله‌ای | رینگ مایع | کاربردهای نیازمند عملکرد متفاوت نسبت به نسخه تک‌مرحله‌ای |
در انتخاب این پمپ‌ها باید نوع مایع کاری، دمای فرآیند، سازگاری شیمیایی، فشار موردنیاز، مدیریت مایع خروجی و شرایط نصب بررسی شود. به همین دلیل، مشخصات عددی ظرفیت و فشار باید از دیتاشیت مدل انتخابی استخراج شوند.
۹. پمپ‌های روتاری پیستونی Stokes Microvac
پمپ‌های روتاری پیستونی در برخی کاربردهای خلأ صنعتی استفاده می‌شوند و از نظر سازوکار عملکرد با پمپ‌های پره دوار تفاوت دارند.
خانواده Stokes Microvac در سبد ادواردز به‌عنوان پمپ‌های روتاری پیستونی معرفی شده است. انتخاب مدل مناسب به ظرفیت، فشار نهایی، نوع گاز، شرایط سرویس و نیاز سیستم بستگی دارد.
| مشخصه | نکته انتخاب |
|---|---|
| فناوری | روتاری پیستونی |
| کاربرد | خلأ صنعتی در محدوده طراحی مدل |
| ظرفیت مکش | وابسته به مدل |
| فشار نهایی | وابسته به مدل و شرایط کاری |
| روغن‌کاری | طبق طراحی و دستورالعمل مدل |
| نگهداری | سرویس دوره‌ای و استفاده از قطعات سازگار |
۱۰. پمپ‌های چندمرحله‌ای روتس خشک؛ nXRi، nXLi و nXQ55i
پمپ‌های چندمرحله‌ای روتس خشک در برخی سیستم‌های خلأ صنعتی به کار می‌روند. این فناوری با ترکیب چند مرحله پمپاژ، گاز را از ورودی به سمت خروجی هدایت می‌کند.
جدول خانواده‌های چندمرحله‌ای
| خانواده | فناوری | کاربرد کلی |
|---|---|---|
| nXRi | روتس خشک چندمرحله‌ای | خلأ صنعتی و سیستم‌های ترکیبی |
| nXLi | روتس خشک چندمرحله‌ای | کاربردهای صنعتی متناسب با ظرفیت مدل |
| nXQ55i | روتس خشک چندمرحله‌ای | سیستم‌های خلأ صنعتی با نیازهای مشخص |
ظرفیت، فشار نهایی، توان و اتصالات در این گروه به مدل و نسخه وابسته‌اند. برای درج مشخصات عددی باید دیتاشیت همان خانواده و کد دقیق محصول بررسی شود.
۱۱. پمپ‌های توربومولکولار و خلأ بالا
ادواردز مجموعه‌ای از پمپ‌های توربومولکولار مکانیکی، مغناطیسی و سیستم‌های خلأ بالا را عرضه می‌کند. این تجهیزات برای دستیابی به فشارهای بسیار پایین در کاربردهایی مانند آزمایشگاه‌های تحقیقاتی، تجهیزات آنالیز، فناوری سطح و برخی فرآیندهای صنعتی تخصصی استفاده می‌شوند.
جدول فناوری‌های خلأ بالا
| دسته محصول | فناوری | کاربرد کلی |
|---|---|---|
| Mechanical Turbomolecular Pumps | توربومولکولار مکانیکی | ایجاد خلأ بالا در سیستم‌های آزمایشگاهی و صنعتی |
| Maglev Turbomolecular Pumps | توربومولکولار با یاتاقان مغناطیسی | کاربردهای تخصصی خلأ بالا |
| Ultra High Vacuum Pumps | فناوری خلأ فوق‌بالا | پژوهش و فرآیندهای تخصصی |
| Cryogenic Technology | فناوری برودتی | سیستم‌های تخصصی خلأ |
| Turbomolecular Pumping Stations | ایستگاه پمپاژ توربومولکولار | سیستم آماده برای کاربردهای خلأ بالا |
در این کاربردها، پمپ اصلی تنها بخشی از سیستم است. پمپ پشتیبان، اتصالات، شیرها، گیج‌ها و روش راه‌اندازی بر عملکرد نهایی اثر می‌گذارند.
۱۲. تجهیزات اندازه‌گیری، کنترل و نشت‌یابی ادواردز
سبد محصولات ادواردز علاوه بر پمپ، شامل تجهیزاتی برای کنترل و اندازه‌گیری فشار و تشخیص نشتی نیز هست.
| دسته | محصولات | کاربرد |
|---|---|---|
| اندازه‌گیری مستقیم فشار | Direct Pressure Measurement Gauges | اندازه‌گیری فشار در محدوده سازگار با گیج |
| اندازه‌گیری غیرمستقیم فشار | Indirect Pressure Measurement Gauges | اندازه‌گیری فشار با فناوری‌های مناسب خلأ |
| گیج و سوئیچ مکانیکی | Mechanical Vacuum Gauges and Switches | پایش فشار و کنترل ساده |
| کنترلر سیستم | Vacuum System Controllers | کنترل عملکرد تجهیزات خلأ |
| کنترلر پمپ | EJGO Controller | کنترل پمپ‌های سازگار |
| کنترلر مرکزی | EJGO MC | مدیریت سیستم‌های چندپمپی سازگار |
| آنالیز گاز باقیمانده | Residual Gas Analysers | بررسی ترکیب گاز در سیستم |
| نشت‌یاب هلیومی | Helium Leak Detectors | تشخیص نشتی در سیستم‌های خلأ |
| نشت‌یاب قابل حمل | Portable Vacuum Leak Detectors | آزمون نشتی در محل |
انتخاب گیج یا نشت‌یاب باید بر اساس محدوده فشار، دقت موردنیاز، نوع گاز و شرایط محیطی انجام شود.
۱۳. کاربرد پمپ وکیوم ادواردز در صنایع ایران
صنایع ایران از نظر نوع فرآیند، شرایط محیطی و نیاز به خلأ تنوع زیادی دارند. ازاین‌رو، انتخاب پمپ باید بر اساس مشخصات خط تولید انجام شود، نه صرفاً بر اساس شناخته‌شده بودن برند.
صنایع شیمیایی و پتروشیمی
در فرآیندهای شیمیایی، نوع گاز، احتمال خوردگی، وجود بخارات قابل‌تراکم و شرایط دمایی اهمیت زیادی دارند. پمپ‌های خشک شیمیایی یا رینگ مایع می‌توانند برای بعضی کاربردها قابل بررسی باشند؛ اما انتخاب نهایی باید با ارزیابی سازگاری شیمیایی و شرایط ایمنی انجام شود.
صنایع غذایی و بسته‌بندی
در خطوط بسته‌بندی، سرعت تخلیه، نوع محصول، میزان رطوبت و احتمال ورود ذرات یا بخار بر انتخاب فناوری تأثیر می‌گذارند. بعضی مدل‌های روغنی و خشک می‌توانند متناسب با شرایط دستگاه بررسی شوند.
آزمایشگاه‌ها و مراکز تحقیقاتی
پمپ‌های روغنی کوچک، اسکرول خشک، دیافراگمی و توربومولکولار بسته به سطح خلأ موردنیاز در تجهیزات آزمایشگاهی به کار می‌روند. انتخاب مدل باید با توجه به فشار نهایی و سازگاری با سیستم اندازه‌گیری انجام شود.
صنایع الکترونیک و نیمه‌رسانا
در فرآیندهای تخصصی تولید الکترونیک، کیفیت خلأ، کنترل آلودگی و سازگاری با گازهای فرآیندی اهمیت زیادی دارند. ادواردز در این حوزه خانواده‌های تخصصی پمپ و سیستم ارائه می‌کند.
چاپ، کاغذ و انتقال مواد
در بعضی ماشین‌آلات چاپ و جابه‌جایی مواد، خلأ برای نگهداری یا انتقال کنترل‌شده قطعات و ورق‌ها استفاده می‌شود. ظرفیت پمپ باید با سرعت و شرایط کاری دستگاه هماهنگ باشد.
صنایع پلاستیک و تولید قطعات
در برخی فرآیندهای تولید پلاستیک، شکل‌دهی و جابه‌جایی قطعات از خلأ یا فشار مثبت استفاده می‌کنند. فناوری مناسب باید بر اساس نوع فرآیند، ظرفیت و شرایط کاری تعیین شود.
سابقه ادواردز در ایران و ملاحظات خرید
سابقه جهانی ادواردز به سال ۱۹۱۹ بازمی‌گردد و این برند در حوزه فناوری خلأ صنعتی و تخصصی سابقه طولانی دارد. بااین‌حال، سابقه جهانی شرکت با سابقه نمایندگی رسمی یا خدمات مستقیم در ایران یکسان نیست.
برای درج تاریخ آغاز فعالیت رسمی ادواردز در ایران، نام نماینده رسمی یا ادعای وجود خدمات مستقیم، باید سند معتبر و به‌روز وجود داشته باشد. بدون چنین مدرکی، بهتر است از ارائه تاریخ یا ادعای قطعی خودداری شود.
برای خریداران ایرانی، موارد زیر در کنار مشخصات فنی اهمیت دارند:
بررسی اصالت دستگاه و تطبیق پلاک با کد مدل
دسترسی به قطعات مصرفی و کیت سرویس
سازگاری روغن یا روانکار با نسخه دستگاه
امکان تعمیر و سرویس تخصصی
دسترسی به دفترچه و دیتاشیت معتبر
تطبیق ولتاژ، فرکانس و اتصالات با شرایط محل نصب
بررسی هزینه کل بهره‌برداری و توقف احتمالی خط تولید
۱۴. راهنمای انتخاب پمپ وکیوم ادواردز
فشار نهایی و فشار کاری
فشار نهایی درج‌شده در دیتاشیت لزوماً فشار کاری معمول سیستم نیست. باید مشخص شود فرآیند در چه فشاری انجام می‌شود و پمپ در همان محدوده چه ظرفیتی دارد.
ظرفیت مکش
ظرفیت اسمی باید با حجم محفظه، زمان تخلیه، میزان نشتی و گاز ورودی متناسب باشد. برای سیستم‌های ترکیبی، منحنی عملکرد پمپ اصلی و بوستر باید با هم بررسی شوند.
نوع گاز و بخار
وجود رطوبت، بخار قابل‌تراکم، ذرات یا ترکیبات خورنده می‌تواند فناوری مناسب را تغییر دهد. در این شرایط، بررسی سازگاری مدل ضروری است.
روغنی یا خشک بودن
پمپ‌های روغنی در برخی کاربردها گزینه مناسبی هستند؛ درحالی‌که در فرآیندهای حساس به آلودگی روغنی، فناوری خشک ممکن است ترجیح داده شود. انتخاب به نیاز واقعی فرآیند وابسته است.
توان و مصرف انرژی
توان موتور به‌تنهایی برای محاسبه هزینه برق کافی نیست. نقطه کاری، ساعات کارکرد، نوع کنترل و مصرف واقعی انرژی باید در ارزیابی اقتصادی لحاظ شوند.
نگهداری و قطعات
هزینه و فاصله سرویس، عمر قطعات مصرفی و دسترسی به خدمات از عوامل مهم انتخاب هستند؛ به‌ویژه در کارخانه‌هایی که توقف خط تولید هزینه‌بر است.
۱۵. قیمت پمپ وکیوم ادواردز
قیمت پمپ وکیوم ادواردز به خانواده محصول، مدل، ظرفیت مکش، فشار نهایی، توان، نسخه موتور، تجهیزات جانبی و شرایط تأمین بستگی دارد.
برای استعلام دقیق بهتر است کد مدل یا اطلاعات زیر آماده باشد:
نوع کاربرد و صنعت
ظرفیت مکش موردنیاز
فشار کاری یا فشار نهایی
نوع گاز یا بخار
کارکرد پیوسته یا متناوب
ولتاژ و فرکانس برق
نیاز به بوستر یا سیستم کامل
شرایط نصب و تجهیزات جانبی
قیمت یک مدل را نباید به تمام خانواده آن تعمیم داد؛ حتی مدل‌هایی با نام مشابه ممکن است از نظر ولتاژ، اتصال، تجهیزات و کاربرد تفاوت داشته باشند.
۱۶. خرید پمپ وکیوم ادواردز از تجهیز وک
برای خرید پمپ وکیوم ادواردز، ابتدا باید فناوری متناسب با فرآیند مشخص شود. سپس می‌توان مدل‌های سازگار را بر اساس ظرفیت، فشار نهایی، توان موتور، شرایط نصب و هزینه نگهداری مقایسه کرد.
اگر مدل مشخصی مدنظر نیست، ارائه اطلاعات فنی خط تولید به کارشناسان تجهیزوک می‌تواند به محدود کردن گزینه‌ها کمک کند. برای جلوگیری از انتخاب نادرست، مشخصات نهایی باید با دیتاشیت رسمی و پلاک دستگاه تطبیق داده شوند.
پرسش‌های متداول درباره پمپ وکیوم ادواردز
ادواردز ساخت کدام کشور است؟
ادواردز برندی با ریشه بریتانیایی است که فعالیت خود را در سال ۱۹۱۹ در جنوب لندن آغاز کرد. محل ساخت یک دستگاه مشخص باید از پلاک و مستندات همان دستگاه بررسی شود.
معروف‌ترین سری‌های پمپ وکیوم ادواردز کدام‌اند؟
از خانواده‌های شناخته‌شده این برند می‌توان به E2M، RV، nXDS، EDC، nEDC، GV، GXS، EDS، CDX، EOSi و بوسترهای EH اشاره کرد. هر خانواده فناوری و محدوده کاربرد متفاوتی دارد.
تفاوت پمپ E2M و nXDS چیست؟
E2M از خانواده پمپ‌های پره دوار روغنی است؛ درحالی‌که nXDS از فناوری اسکرول خشک استفاده می‌کند. انتخاب میان این دو به فشار موردنیاز، حساسیت فرآیند به روغن، ظرفیت و شرایط نگهداری وابسته است.
آیا پمپ وکیوم ادواردز برای کارکرد مداوم مناسب است؟
بعضی مدل‌ها برای شرایط کارکرد پیوسته طراحی شده‌اند، اما مجاز بودن کارکرد مداوم باید از دیتاشیت همان مدل و شرایط عملیاتی بررسی شود.
آیا ادواردز فقط پمپ وکیوم تولید می‌کند؟
خیر. علاوه بر پمپ‌های خلأ، این برند بوسترهای مکانیکی، سیستم‌های خلأ، گیج‌ها، کنترلرها، نشت‌یاب‌ها، شیرها، اتصالات و نرم‌افزارهای مرتبط را نیز ارائه می‌کند.
آیا تمام پمپ‌های ادواردز خشک هستند؟
خیر. سبد محصولات ادواردز شامل فناوری‌های روغنی، خشک، رینگ مایع، دیافراگمی، اسکرول، اسکرو و توربومولکولار است.
برای خرید پمپ وکیوم ادواردز چه اطلاعاتی لازم است؟
حداقل باید نوع کاربرد، ظرفیت مکش، فشار موردنیاز، نوع گاز و شرایط کارکرد مشخص شوند. برای انتخاب نهایی، توان، ولتاژ، اتصالات، شرایط سرویس و مشخصات دقیق مدل نیز باید بررسی شوند.
جمع‌بندی
ادواردز مجموعه گسترده‌ای از پمپ‌های وکیوم و تجهیزات مکمل را برای کاربردهای صنعتی، آزمایشگاهی و تخصصی ارائه می‌کند. از پمپ‌های روغنی E2M و پمپ‌های خشک nXDS تا پمپ‌های پنجه‌ای، اسکرو خشک، بوسترهای مکانیکی و تجهیزات توربومولکولار، هر خانواده برای محدوده‌ای از نیازهای فنی طراحی شده است.
انتخاب مناسب باید بر اساس فشار کاری، ظرفیت مکش، نوع گاز، شرایط نصب، مصرف انرژی و الزامات نگهداری انجام شود. جدول‌های این صفحه خانواده‌های اصلی و مشخصات فنی مدل‌های منتخب را پوشش می‌دهند؛ برای انتخاب نهایی، دیتاشیت همان کد مدل و نسخه دستگاه باید بررسی شود.
هیچ دیدگاهی برای این محصول نوشته نشده است.
