پمپ وکیوم روغنی بوش مدل SVR 20

پمپ وکیوم روغنی بوش مدل SVR 20

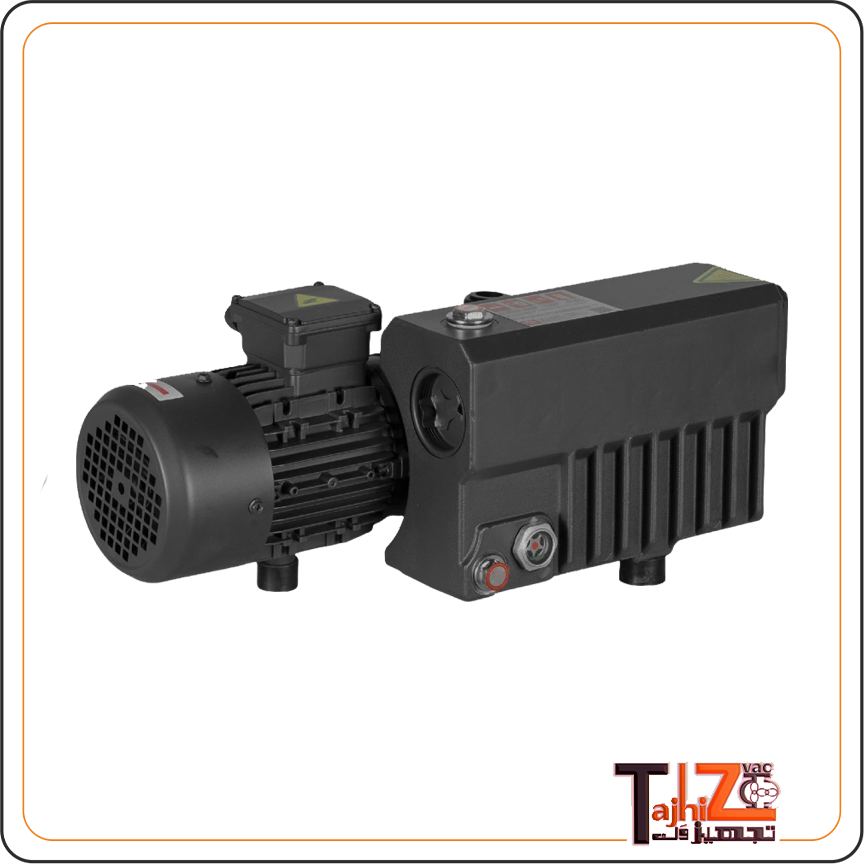

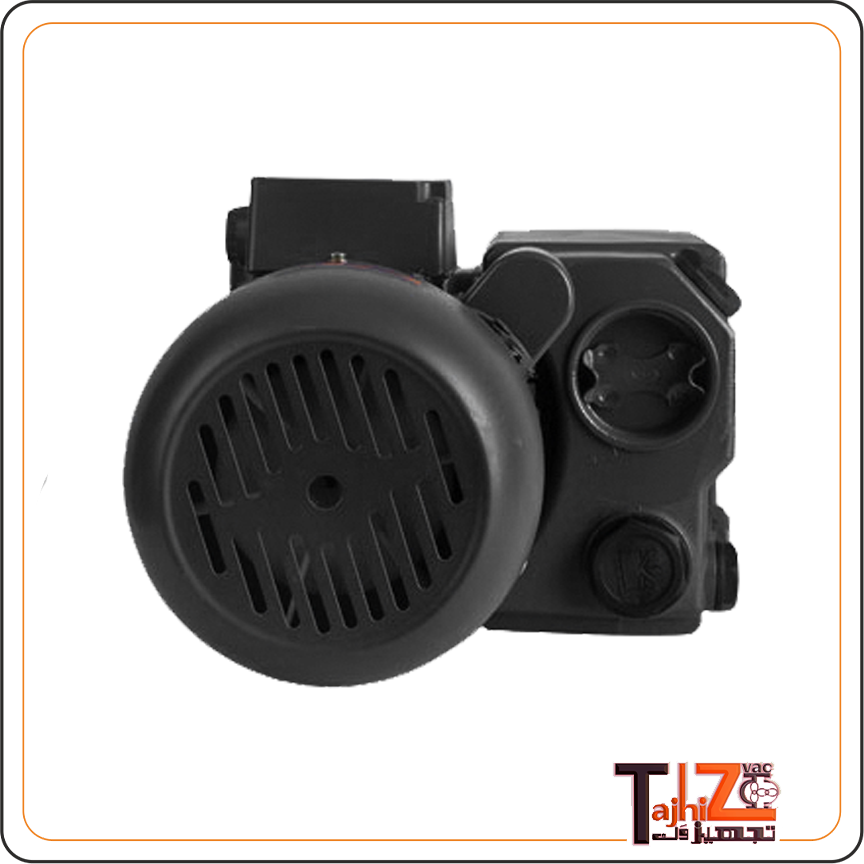

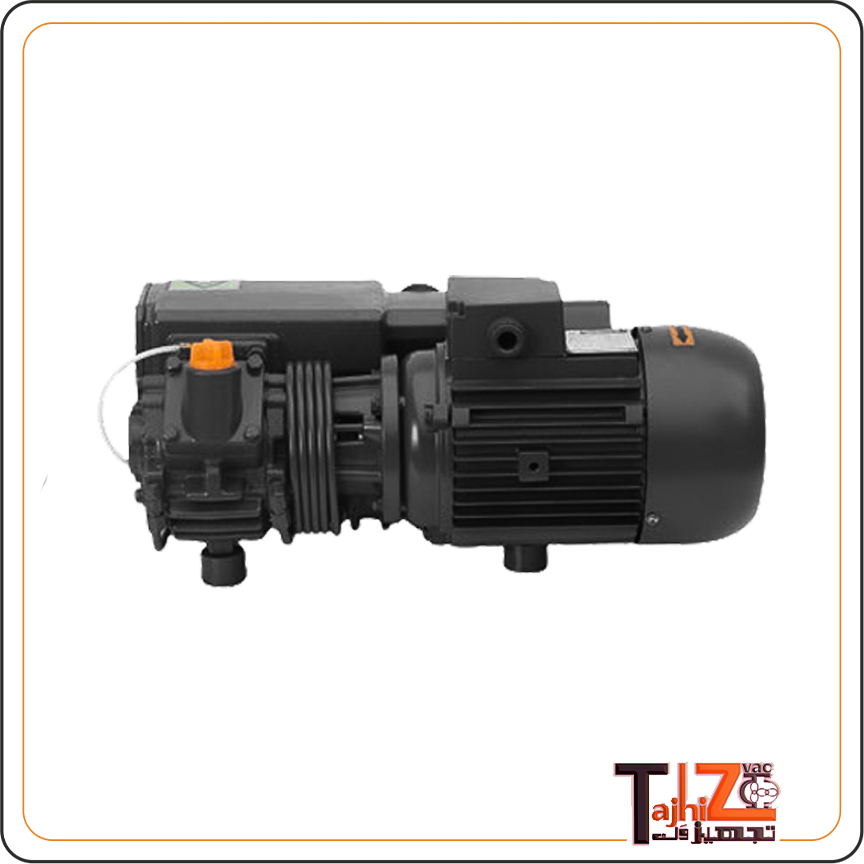

پمپ وکیوم SVR20 یک پمپ خلاء روغنی از نوع روتاری وین (پره دوار) است. این پمپ با ظرفیت مکش ۲۰ متر مکعب در ساعت، یکی از پرکاربردترین پمپ‌های وکیوم در صنایع کوچک و متوسط محسوب می‌شود. طراحی فشرده، وزن مناسب و راندمان بالای این پمپ، آن را به گزینه‌ای ایده‌آل برای کاربردهای صنعتی مختلف تبدیل کرده است. پمپ وکیوم SVR20 با بهره‌گیری از فناوری پره‌های دوار، هوا را از دهانه ورودی خود مکیده، آن را فشرده کرده و سپس از طریق مجرای خروجی تخلیه می‌کند. روغن وکیوم در این فرآیند نقش حیاتی در آب‌بندی، روانکاری و خنک‌کاری قطعات داخلی ایفا می‌کند. با استفاده از روغن مناسب، این پمپ قادر است خلاء نهایی ۰.۱ میلی‌بار را در یک مرحله به دست آورد.

مشخصات فنی پمپ وکیوم روغنی بوش مدل SVR 20

پمپ وکیوم SVR20 با مشخصات فنی دقیق و مهندسی شده طراحی شده است. در ادامه مهم‌ترین پارامترهای فنی این محصول را مرور می‌کنیم.

ظرفیت مکش: این پمپ قادر به مکش ۲۰ متر مکعب هوا در ساعت است. این ظرفیت برای اکثر کاربردهای صنعتی در ابعاد کوچک و متوسط کاملاً مناسب می‌باشد.

خلاء نهایی: پمپ وکیوم SVR20 می‌تواند به خلاء نهایی ۰.۱ میلی‌بار برسد. این مقدار برای فرآیندهایی مانند بسته‌بندی خلاء، قالب‌گیری و حباب‌گیری کافی و ایده‌آل است.

الکتروموتور: این پمپ مجهز به یک الکتروموتور ۷۵۰ وات با کلاس YS است. این موتور در فرکانس ۵۰ هرتز با دور ۲۸۰۰ دور در دقیقه کار می‌کند. ولتاژ استاندارد آن ۳۸۰ ولت است و از نوع کوپل مستقیم می‌باشد.

دهانه ورودی و خروجی: پمپ وکیوم SVR20 دارای دهانه ورودی و خروجی با سایز ۱.۲ اینچ است. این سایز استاندارد امکان اتصال آسان به سیستم‌های مختلف را فراهم می‌کند.

بالاست گاز: این پمپ مجهز به تاسیسات بالاست گازی است. این ویژگی اجازه می‌دهد پمپ وکیوم SVR20 بخارات (به ویژه بخار آب) را بدون تراکم داخلی پمپاژ کند. این قابلیت برای کار در محیط‌های مرطوب بسیار حیاتی است.

سیستم روغنکاری: پمپ وکیوم SVR20 دارای یک پمپ روغن دنده‌ای برای روانکاری تحت فشار است. روغن علاوه بر روانکاری، گرمای ناشی از فشرده‌سازی گاز را نیز جذب و دفع می‌کند. همچنین روغن بین روتور و حلقه پمپ، یک لایه آب‌بندی مؤثر ایجاد می‌کند.

نحوه عملکرد پمپ وکیوم روغنی بوش مدل SVR 20

پمپ وکیوم SVR20 بر اساس اصول پمپ‌های پره دوار کار می‌کند. در داخل این پمپ یک محفظه استوانه‌ای به نام حلقه پمپاژ قرار دارد. درون این محفظه، یک روتور غیرمرکز و شکافدار می‌چرخد. روتور دارای پره‌هایی است که توسط نیروی گریز از مرکز و همچنین فنرها به سمت خارج هدایت می‌شوند.

هنگامی که روتور شروع به چرخش می‌کند، پره‌ها در داخل محفظه می‌لغزند و حفره‌هایی بین خود و دیواره ایجاد می‌کنند. این حفره‌ها در نیمه اول چرخش حجمشان افزایش یافته و هوا را از مجرای ورودی به داخل می‌کشند. در نیمه دوم چرخش، حجم حفره‌ها کاهش یافته و هوا فشرده می‌شود. در نهایت، هوای فشرده شده توسط دریچه اگزوز از پمپ خارج می‌گردد.

روغن وکیوم در این فرآیند سه نقش اساسی ایفا می‌کند. اول اینکه فاصله ریز بین پره‌ها و دیواره محفظه را پر کرده و از برگشت هوا جلوگیری می‌کند. دوم اینکه قطعات متحرک را روانکاری کرده و اصطکاک را به حداقل می‌رساند. سوم اینکه گرمای تولید شده در حین فشرده‌سازی گاز را جذب کرده و به بدنه پمپ منتقل می‌کند.

در دماهای پایین محیط، ممکن است نیاز به استفاده از روغن رقیق‌تر باشد. پمپ وکیوم SVR20 دارای شیشه دید سطح روغن است که بررسی و کنترل سطح روغن را آسان می‌کند. همچنین محرک بالاست گاز نیز در همان سمت جعبه روغن قرار دارد که طراحی کاربرپسندی را به نمایش گذاشته است.

اجزای تشکیل دهنده پمپ وکیوم SVR20

پمپ وکیوم SVR20 از اجزای متعددی تشکیل شده است که هر کدام وظیفه خاصی را بر عهده دارند. در ادامه لیست کامل این اجزا را مرور می‌کنیم.

درگاه ورودی: هوای محیط از این قسمت وارد پمپ می‌شود.

فیلتر هوا: ذرات گرد و غبار و آلودگی‌ها را قبل از ورود به پمپ جذب می‌کند.

شیر ضد برگشت روغن: از برگشت روغن به سمت ورودی در زمان خاموش بودن پمپ جلوگیری می‌کند.

مجرای ورودی: مسیر عبور هوا از ورودی به محفظه پمپاژ است.

پره یا وین: قطعات متحرکی هستند که هوا را به جلو می‌رانند.

محفظه پمپاژ: فضایی است که فرآیند مکش و فشرده‌سازی هوا در آن انجام می‌شود.

روتور: قطعه دواری است که پره‌ها در شیارهای آن قرار می‌گیرند.

روزنه اتصال بالاست گاز: محل اتصال سیستم بالاست گاز به محفظه پمپاژ است.

مجرای اگزوز: مسیر خروج هوای فشرده شده از پمپ است.

سوپاپ اگزوز: دریچه‌ای است که در زمان مناسب، هوای فشرده را خارج می‌کند.

سپراتور روغن: روغن موجود در هوای خروجی را جدا کرده و به مخزن بازمی‌گرداند.

فیلتر روغن: ذرات آلاینده روغن را قبل از ورود به مجاری روانکاری جذب می‌کند.

روزنه اتصال فیلتر روغن: محل نصب فیلتر روغن بر روی پمپ است.

کاربردهای پمپ وکیوم SVR20

پمپ وکیوم SVR20 به دلیل ظرفیت مناسب، ابعاد کوچک و راندمان بالا، در طیف گسترده‌ای از صنایع و فرآیندها کاربرد دارد. در ادامه مهم‌ترین کاربردهای این محصول را معرفی می‌کنیم.

صنایع چوب و MDF: این پمپ برای وکیوم فرمینگ و دستگاه پرس وکیوم در صنایع ام دی اف بسیار مناسب است. فرآیند روکش وکیوم صفحات ام دی اف بدون یک پمپ قدرتمند امکان‌پذیر نیست.

صنایع شیشه و سنگ: پمپ وکیوم SVR20 در دستگاه لیفتر سنگ و شیشه کاربرد دارد. همچنین در قالب‌گیری شیشه برای حذف حباب‌های هوا از این پمپ استفاده می‌شود.

صنایع غذایی و داروسازی: اتوکلاوها، دستگاه‌های بسته‌بندی تحت خلاء و دستگاه‌های خشک‌کن میوه از جمله کاربردهای این پمپ در صنایع غذایی و دارویی هستند. بسته‌بندی خلاء سبزیجات و میوه‌ها برای تازه ماندن طولانی‌تر، بدون پمپ وکیوم امکان‌پذیر نیست.

صنایع قالب‌گیری و ریخته‌گری: پمپ وکیوم SVR20 برای حباب‌گیری رزین و اپوکسی در قالب‌سازی سیلیکونی و تولید سنگ مصنوعی استفاده می‌شود. همچنین در ریخته‌گری طلا و نقره برای حذف حباب‌های مذاب کاربرد دارد.

صنایع کابل و شلنگ‌سازی: در خط تولید کابل و شلنگ، برای حذف گاز و هوای اضافی از این پمپ استفاده می‌شود.

سایر کاربردها: هر فرآیندی که نیاز به حذف اکسیژن یا قدرت مکندگی بالا داشته باشد، پمپ وکیوم SVR20 یک گزینه مناسب است. با توجه به ابعاد کوچک و ارگونومی حرفه‌ای این پمپ، به راحتی می‌توان آن را درون دستگاه‌های صنعتی نصب کرد.

قطعات یدکی و خدمات پس از فروش

برای نگهداری و تعمیر پمپ وکیوم SVR20، به قطعات یدکی اصلی و با کیفیت نیاز دارید. تمامی قطعات تعویضی و مصرفی این پمپ از جمله فیلتر سپراتور، فیلتر روغن، فیلتر هوا، المنت فیلتر هوا (غبارگیر)، تیغه‌های وکیوم و روغن وکیوم به راحتی در دسترس هستند. شما می‌توانید تمامی این قطعات را از مجموعه تجهیزوک تهیه کنید. کافی است با کارشناسان ما تماس بگیرید، پس از تأیید و ثبت سفارش، کالای خود را در کمترین زمان ممکن تحویل بگیرید.

جمع‌بندی

پمپ وکیوم SVR20 یک پمپ خلاء روغنی روتاری وین با ظرفیت ۲۰ متر مکعب در ساعت است. این پمپ با خلاء نهایی ۰.۱ میلی‌بار، موتور ۷۵۰ وات، سیستم بالاست گاز و طراحی فشرده، گزینه‌ای ایده‌آل برای صنایع چوب، شیشه، غذا، دارو، قالب‌گیری و ریخته‌گری محسوب می‌شود. استفاده از روغن وکیوم مناسب و تعویض به موقع قطعات مصرفی، طول عمر این پمپ را به طور چشمگیری افزایش می‌دهد. برای استعلام قیمت پمپ وکیوم SVR20 و خرید این محصول با کیفیت تضمینی، با کارشناسان تجهیزوک تماس بگیرید. تیم فنی ما آماده ارائه مشاوره تخصصی و پاسخگویی به سوالات شماست. ارسال به سراسر کشور. بهترین خرید را با تجهیزوک تجربه کنید.
