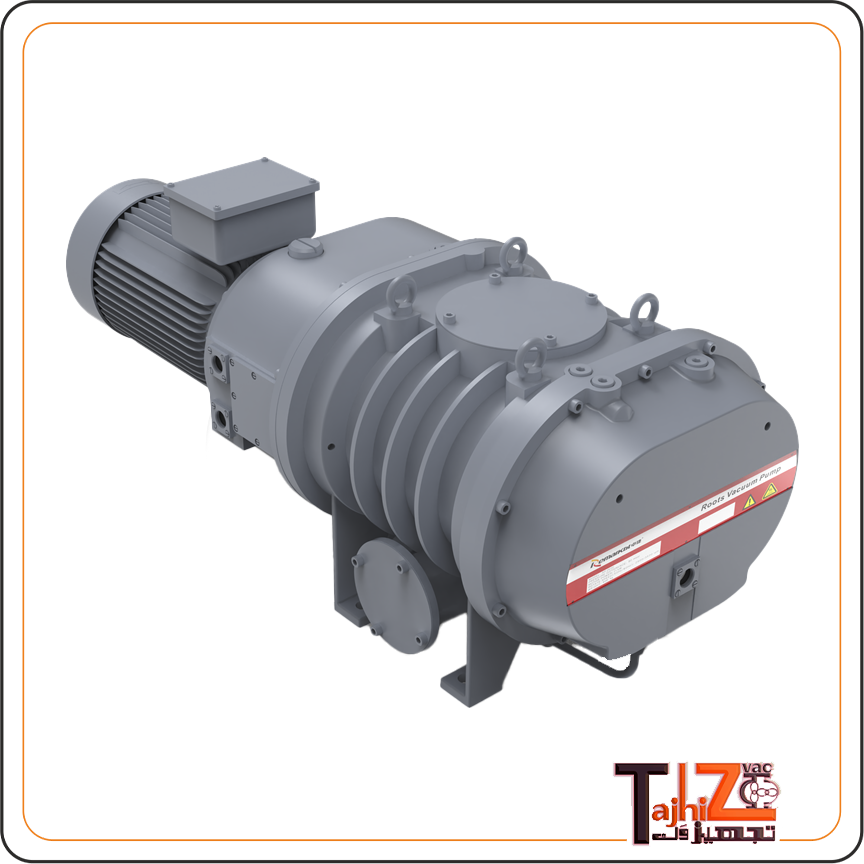

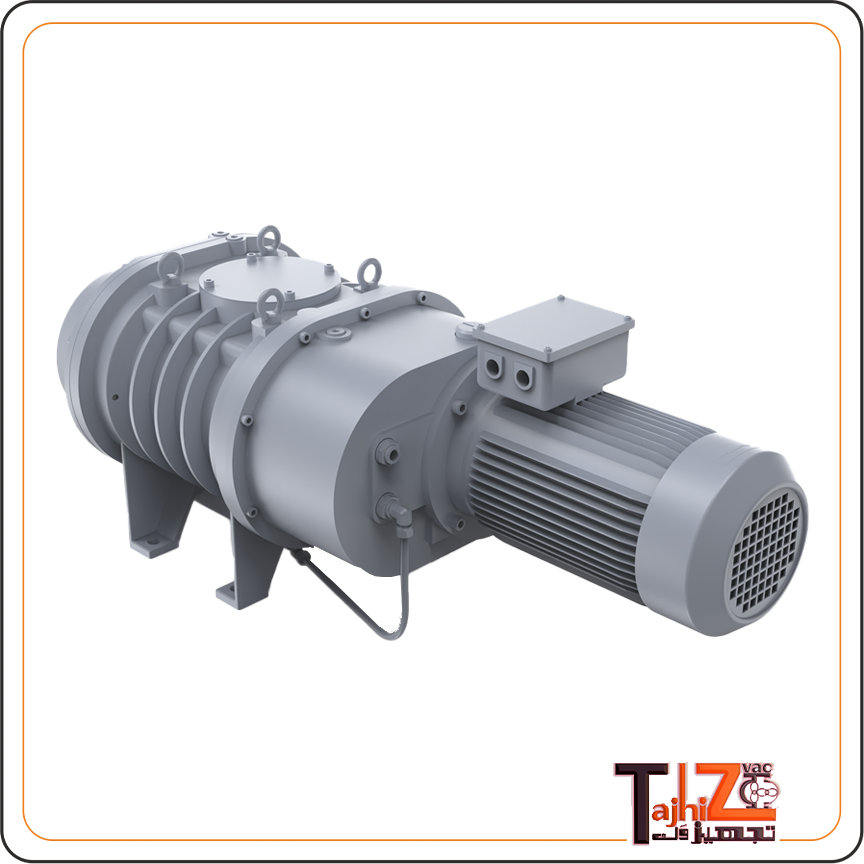

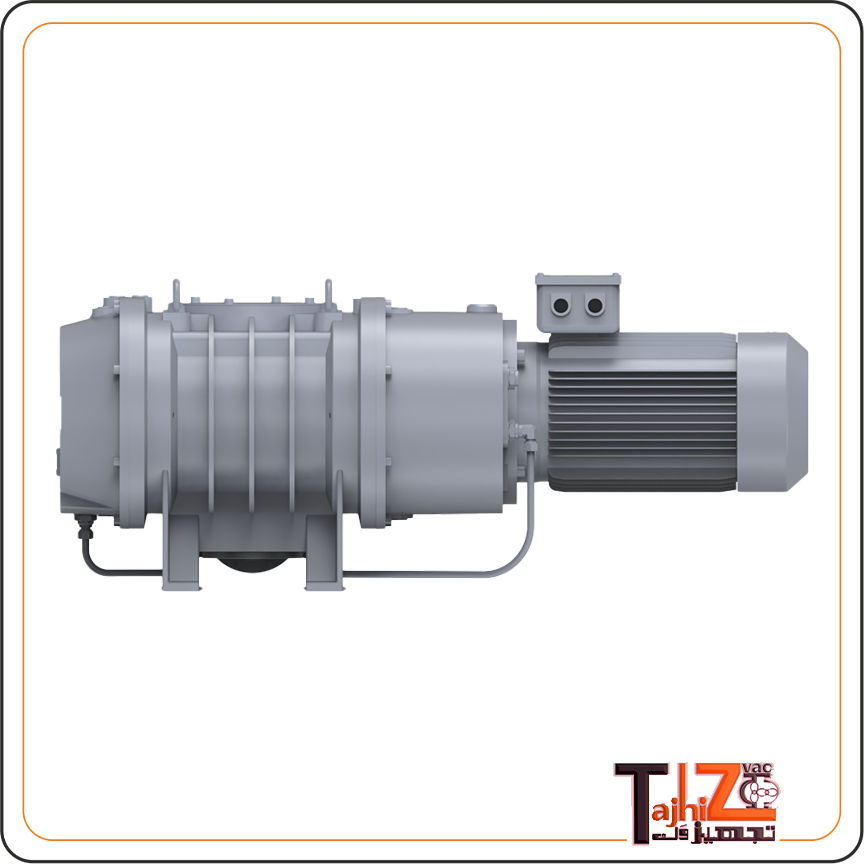

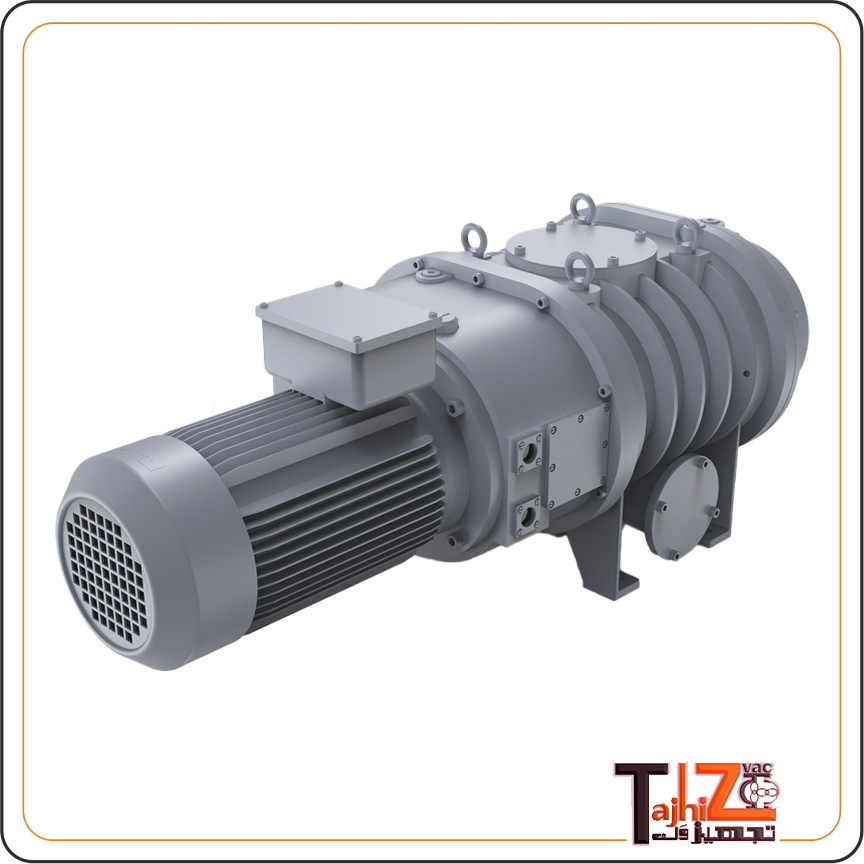

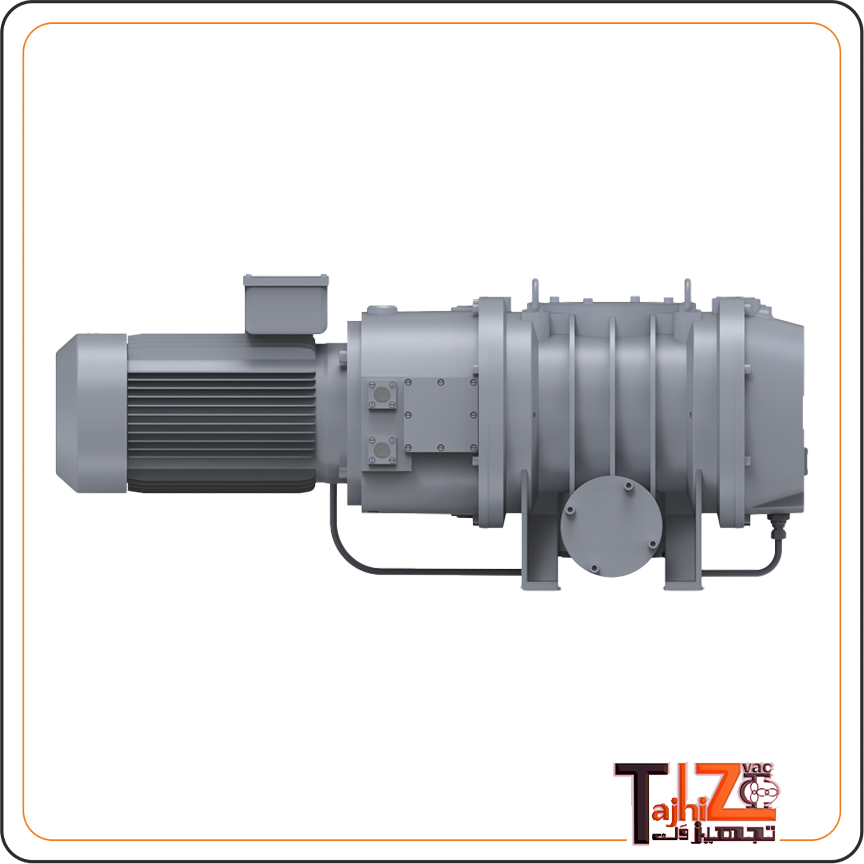

روتس بوستر وکیوم RP 2600

بوستر پمپ های وکیوم سری RP Roots از ساخت چین تحت لایسنس برند ادواردز و مطابق با استانداردهای صنعت بریتانیا تولید می شوند.

ویژگی های روتس بوستر وکیوم RP 2600

این محصول دارای ویژگی های متعددی است که در زیر به آنها اشاره میکنیم :

• نویز کم
• سرعت پمپاژ بالا
• عملکرد پایدار
• عمر طولانی
• صدای کم
• خرابی کم و تعمیر و نگهداری آسان

راهنمای نصب و نگهداری

1. قبل از اتصال، استفاده یا نگهداری، تمام منابع برق متصل به آن باید قطع شود.
2. گازهای مخلوط پمپ خلاء سری RP Roots را نمی توان برای پمپاژ شرایطی که محتوای اکسیژن خیلی زیاد است استفاده کرد.
3. پمپ های خلاء سری RP نباید در محیط های قابل اشتعال و انفجار استفاده شوند.
4. مایعات و ذرات جامد نباید وارد بدنه پمپ شوند.
5. در صورت لزوم، فیلتر یا تله سرد را در ورودی هوا نصب کنید.
6. فشار مطلق ورودی هوا نمی تواند از فشار اتمسفر استاندارد تجاوز کند، در غیر این صورت باعث خطرات عملیاتی یا آسیب می شود.
7. این محصول نباید بدون روغن یا با روغن کم استفاده شود.
8. چرخش موتور باید درست باشد عملکرد معکوس باعث آسیب به پمپ می شود.
9. هنگامی که پمپ خلاء سری RP به طور معمول کار می کند، دمای سطح به بالای 0 درجه سانتیگراد می رسد، لطفاً برای جلوگیری از سوختگی، سطح پمپ را لمس نکنید.
10. تحت هیچ شرایطی نباید هیچ بخشی از بدن به ورودی هوا متصل شود.
11. از آنجایی که فشار داخل پمپ بیشتر از فشار اتمسفر است، در هنگام کار کردن پمپ خلاء Roots، درگاه پر کردن روغن، و درگاه تخلیه روغن و ورودی هوا را باز نکنید.
12. دامنه کاربرد پمپ خلاء سری RP برای پمپاژ گاز یا هوای بی اثر استفاده می شود.
13. پمپ خلاء سری RP یک بوستر پمپ مکانیکی است و نمی توان آن را مستقیماً در اتمسفر تخلیه کرد.

طرز کار روتس بوستر وکیوم RP

پمپ وکیوم سری RP Roots یک پمپ خلاء نوع انتقال کوپلینگ هیدرولیک است. شفت موتور الکتریکی یکی از روتورها را از طریق یک انتقال قدرت هیدرولیک به حرکت در می آورد. انتقال نیروی هیدرولیک یک دنده 1:1 در داخل واحد/گیربکس، روتور دوم را در جهت معکوس در خارج از استاتور به حرکت در می آورد. روتور مقدار کمی فاصله بین هر روتور و دیواره استاتور حفظ می شود. این شکاف باعث می شود بوستر پمپ وکیوم Roots RP بتواند با سرعت بالا بدون سایش مکانیکی کار کند و نیازی به روغن کاری در حجم کاری ندارند.

دستگاه انتقال قدرت هیدرولیک از یک جفت کننده هیدرولیک تشکیل شده است که محور موتور و چرخش را به هم متصل می کند. اتصالات این سیستم طوری پیکربندی شده است که سرعت چرخش روتور را در زمانی که بارهای دیگر خیلی زیاد است کاهش دهد.

هنگامی که بار گاز کاهش می یابد، روتور به سرعت کامل می رسد، که به پمپ خلاء سری RP Roots اجازه می دهد تا عملکرد مداوم در کل محدوده خلاء بدون خطر اضافه بار موتور. و نیازی نیست از شیرهای بای پس و لوله های مربوطه استفاده کنید.

نگهداری بوستر پمپ وکیوم RP2600

دمای محیط ذخیره سازی 20- “C-80” C است و یک محیط خشک در داخل و خارج از محفظه پمپ لازم است.
محیط، درگاه اگزوز و ورودی هوا را آب بندی کنید برای جلوگیری از خوردگی داخل بدنه پمپ.
در صورت عدم استفاده طولانی مدت، تخلیه روغن گیربکس، و روان کننده در حفره انتقال کوپلینگ هیدرولیک توصیه می شود.

حمل و نقل

در هنگام حمل و نقل، شیب پمپ نباید بیشتر از 20 درجه باشد

نصب و استفاده

پمپ خلاء سری RP باید قبل از استفاده به طور ایمن نصب شود و بوستر پمپ وکیوم را بخوبی محکم کنید.
بلوک های ضربه گیر اختیاری را تعمیر یا اضافه کنید و پمپ را با رزوه های داخلی پایه های ضربه گیر ثابت کنید.
پمپ Roots باید در حالت افقی قرار گیرد، زیرا اگر نصب تراز نباشد، نمایش روغن در پنجره سطح روغن تغییر میکند
بین سطح روغن نمایش داده شده و سطح روغن مورد نیاز واقعی تفاوت وجود خواهد داشت که بر خلاء نهایی و روانکاری پمپ تأثیر می گذارد.

لغزش

دمای کار پمپ باید بین 80-40 درجه سانتیگراد باشد. اگر از این محدوده دما بیشتر شد، لطفا با ما تماس بگیرید.
پمپ باید در محلی با تهویه مناسب نصب شود و امکان نگهداری، تمیز کردن و خنک کننده کافی را فراهم کند.

اتصال با سیستم خلاء

اتصال ورودی هوای پمپ خلاء روتس بوستر باید محکم و قابل اطمینان باشد پس از اتصال خط لوله هیچ آسیبی به ورودی هوا وارد نشود.
و نباید لرزش ایجاد کند. سعی کنید از شیلنگ یا ساختار فلنج جدا شونده (کلمپ) برای اتصال ورودی هوا برای دسترسی آسان استفاده کنید.
فشار ورودی نباید بیشتر از فشار اتمسفر 0.1MPa باشد، در غیر این صورت باعث آسیب به محصول و خطرات ایمنی می شود.

روشن کردن

پمپ Roots سری RP قبل از خروج از کارخانه با مقدار کافی روغن پمپ خلاء پر شده است به دقت مشاهده کنید که آیا سطح روغن مناسب است یا خیر، سطح روغن است 2/3 در نمایشگر چپ و راست پمپ روتس مناسب ترین هستند

خنک کننده آب

آب خنک کننده تمیز با فشار 2-6 بار و با دمای 10 تا 25 درجه سانتیگراد مورد نیاز است.

عملیات و استفاده

با توجه به ویژگی های طراحی انتقال پمپ روتس سری RP، می تواند همزمان با پمپ پشتیبان در طول کارکرد معمولی کار کند.

پمپ خلاء سری RP یک بوستر پمپ مکانیکی است و نمی توان آن را مستقیماً در اتمسفر تخلیه کرد
پمپ پشتیبان به عنوان پمپ اصلی استفاده می شود، بنابراین خلاء نهایی پمپ ریشه های سری RP مربوط به پمپ پشتیبان است.

تعیین درجه خلاء حد پایینترین و بیشترین عدد، باید در حالت پایدار پمپ در مرحله ابتدایی انجام شود.
پس از اینکه واحد آماده به کار به طور پایدار عمل کرد، درجه خلاء در این زمان پایدار خواهد بود.
در این زمان، خلاء نهایی اندازه گیری می شود و درجه خلاء می تواند باشد

پمپ را خاموش کنید و دستگاه را خاموش کنید

پمپ خلاء سری RP یک بوستر پمپ مکانیکی است برای خاموش کردن دستگاه، ابتدا باید پمپ روتس را متوقف کنید.
پمپ را تراز کنید یا حداقل پمپ را خاموش کنید و دستگاه را همزمان خاموش کنید.

تعمیر و نگهداری

پمپ های Roots سری RP برای افزایش عمر مفید خود، مانند هر تعمیر و نگهداری مکانیکی، نیاز به تعمیر و نگهداری منظم دارند
یاتاقان ها و سیل ها پس از 15000 ساعت کار باید تعویض شوند، در غیر این صورت استفاده عادی را تحت تأثیر قرار می دهند.
تعویض یاتاقان ها، کاسه نمد روغن و کاسه نمد در محدوده تعمیرات اساسی است و کاربران مجاز به جداسازی یا مونتاژ آنها به تنهایی نیستند.
در صورت لزوم، لطفا با بخش خدمات پس از فروش تجهیزوک تماس بگیرید. به دلیل ساختار پیچیده بدنه پمپ
خود جداسازی و مونتاژ می تواند به راحتی منجر به عواقب نامشخص شود
شرکت ما تعمیر و نگهداری را بصورت تخصصی برای مشتریان و خریداران انجام می دهد. 4.2 سطح روغن را بررسی کنید 4.2.1 لازم است سطح روغن و تغییرات کیفیت روغن را به دقت مشاهده کنید 4.2.2 سطح روغن باید در سطح پنجره روغن باشد حدود ۲/۳ باشد 4. 2.3 روغن باید به رنگ زرد روشن و شفاف باشد، در صورت مشاهده کدر یا سیاه بودن، باید به موقع تعویض شود.

پنجره روغن

پمپ را خاموش کنید تا خنک شود، آن را به اتمسفر تخلیه کنید و منبع تغذیه را قطع کنید.
روغن پنجره روغن 1 و مخزن روغن مهر و موم شفت را عوض کنید: سطح روغن 1 و درگاه تخلیه روغن 1 را بالای پمپ پر کنید.
درگاه تخلیه روغن 1 هم درگاه پر کردن روغن و هم درگاه تخلیه روغن است. شمع روغن درگاه پر کردن و تخلیه روغن 1 را شل کنید، از روغن مناسب استفاده کنید
یک سیفون روغن را به داخل ظرفی می کشد که تقریباً 130 میلی لیتر ظرفیت روغن دارد. پس از تمیز کردن، درب را جای خود قرار دهید از پنجره روغن سطح آن را مشاهده کنید تا از سطح روغن مطمئن شوید که ۲/۳ باشد و بعد دوشاخه روغن را بکشید 4.3.3 تعویض روغن در سطح روغن 2. سطح روغن 2 حفره انتقال نیروی هیدرولیک است.
پیچ روغن درگاه پرکن روغن 2 را باز کنید، پیچ روغن درگاه تخلیه روغن 2 را باز کنید و روغن کثیف را در ظرفی جداگانه قرار دهید.
روغن را تخلیه کنید تا تمیز شود و درپوش روغن درگاه تخلیه روغن 2 را سفت کنید. روغن جدید را به درگاه روغن 2 تزریق کنید. سطح روغن 2 روغن را رعایت کنید پنجره به طوری که سطح روغن در آن ۲/۳ باشد در صورت امکان، دوشاخه روغن را دوباره پیچ کنید. 4.3.4 روغن را در سطح روغن 3 تغییر دهید. سطح روغن 3 جعبه دنده است.
پیچ روغن درگاه پرکن روغن 3 را باز کنید، پیچ روغن درگاه تخلیه روغن را باز کنید و روغن زباله را در ظرفی بریزید. پیچ
درگاه تخلیه روغن بالای 3 شاخه روغن،روغن جدید را به پنجره مشاهده تزریق کنید تا سطح روغن 3 را مشاهده کنید و آن را در آن قرار دهید و 2/3 باشد
دوشاخه 3 درگاه پرکننده روغن را محکم کنید روغن تمام شد

هنگام استفاده از روغن باید سیستم خلاء خود را خاموش کنید.
روش 3 در صورتی مناسب است که سیستم کاملاً سرد نباشد و هنوز دمای اتاق وجود داشته باشد (35-40 درجه سانتیگراد) زیرا در این زمان روغن
ویسکوزیته پمپ زیاد نیست و تخلیه آن نسبتاً آسان است و در غیر این صورت ویسکوزیته پمپ زیاد می شود و به صورت دانه های چسبنده سیاه در می آید.
روغن روی دیواره داخلی بسیار ضخیم خواهد بود و در نتیجه تخلیه روغن ناقص خواهد بود.
9. روغن پسماند جایگزین شده باید طبق مقررات دفع شود و نباید ناقض مقررات ملی حفاظت از محیط زیست باشد.

سیم کشی

سیم کشی موتور به یک برقکار واجد شرایط نیاز دارد تا بتواند آن را راه اندازی کند
تنها با راهنمایی یک برقکار ماهر می توان آن را تکمیل کرد، در غیر این صورت ممکن است مشکلات ایمنی رخ دهد.
سیم کشی دستگاه باید طبق نام تجاری موتور و دفترچه راهنمای آن انجام شود.
60 هرتز در اتصال ستاره 440 و 460 ولت موجود است
50 هرتز اتصال دلتا را فراهم می کند اتصال ستاره 220-240 ولت 380-415 ولت
6. تضمین کیفیت (شرایط گارانتی)
پمپ های خلاء سری RP Roots قبل از خروج از کارخانه به شدت بازرسی می شوند.
مطابق با بازرسی کیفیت و مطابقت کامل با استانداردهای ملی و استانداردهای کارخانه.
