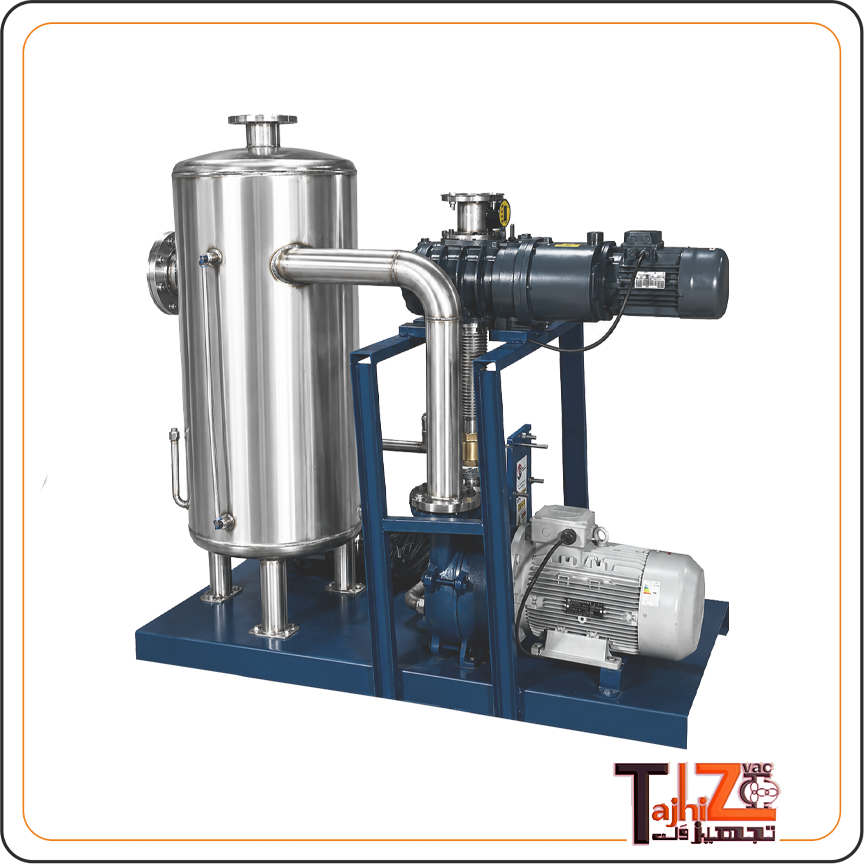

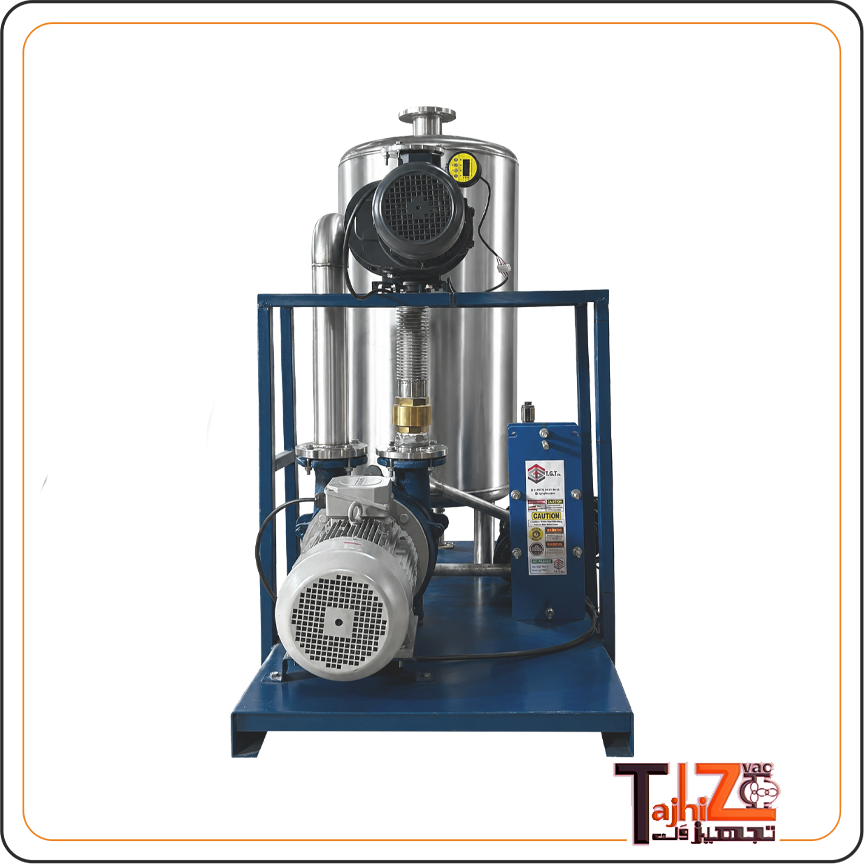

پکیج وکیوم رینگ آبی و روتس بوستر PTV500R
پکیج وکیوم رینگ آبی و روتس بوستر PTV500R با هدف ایجاد خلأ پایدار، افزایش سرعت تخلیه و بهبود راندمان فرآیندهای صنعتی طراحی شده است. این سیستم با بهرهگیری از ترکیب یک پمپ وکیوم رینگ آبی تکمرحلهای و یک روتس بوستر، عملکردی بهینه در مراحل مختلف ایجاد خلأ ارائه میدهد و میتواند در کاربردهایی که نیاز به ظرفیت مکش بالا و فشار نهایی پایین دارند، پاسخگوی نیاز صنایع مختلف باشد. طراحی یکپارچه و هماهنگی دقیق میان اجزای اصلی، موجب افزایش پایداری عملکرد، کاهش زمان رسیدن به خلأ و بهبود بهرهوری سیستم در کارکردهای مداوم میشود.مشخصات فنی این پکیج تنها مجموعهای از اعداد و پارامترها نیست، بلکه هر یک از اجزای آن با هدف دستیابی به حداکثر راندمان و قابلیت اطمینان انتخاب شدهاند. ظرفیت پمپها، توان الکتروموتورها، سیستم کنترل PLC، سپراتور استیل و اتصالات استاندارد، همگی در کنار یکدیگر سیستمی را تشکیل میدهند که علاوه بر عملکرد پایدار، نگهداری آسان، طول عمر بالا و سازگاری با شرایط سخت صنعتی را نیز فراهم میکند. در ادامه، مشخصات فنی هر یک از بخشهای اصلی این پکیج به همراه نقش آنها در عملکرد کلی سیستم بهصورت مجزا بررسی میشود.
پمپ وکیوم رینگ آبی (200 m³/h – تک مرحلهای)
در این پکیج از یک پمپ وکیوم رینگ آبی با ظرفیت 200 مترمکعب بر ساعت استفاده شده است که وظیفه آن ایجاد خلأ اولیه و تخلیه حجم اصلی گاز از سیستم است. این پمپ از نوع تک مرحلهای بوده و با استفاده از سیال آب به عنوان عامل آببندی و تراکم، امکان کارکرد در شرایط دارای رطوبت، بخار آب و گازهای فرآیندی آلوده را فراهم میکند.
توان موتور این پمپ 4 کیلووات در نظر گرفته شده است که با توجه به ظرفیت 200 m³/h، برای کارکرد پیوسته صنعتی در فشارهای متوسط کاملاً بهینه شده است. پمپ رینگ آبی در این پکیج نقش پایه سیستم را دارد و نقطه شروع فرآیند ایجاد خلأ محسوب میشود.
روتس بوستر (500 m³/h)
روتس بوستر استفاده شده در این سیستم دارای ظرفیت 500 مترمکعب بر ساعت است و به عنوان تقویتکننده جریان در مدار خلأ عمل میکند. وظیفه اصلی این تجهیز افزایش دبی حجمی گاز در فشارهای پایین است؛ جایی که پمپ رینگ آبی به تنهایی دچار افت راندمان میشود.
توان موتور این بوستر 2.2 کیلووات است که با توجه به طراحی بدون تماس داخلی بین روتورها، مصرف انرژی پایین و راندمان حجمی بالا را تضمین میکند. روتس بوستر در این پکیج باعث کاهش قابل توجه زمان رسیدن به خلأ نهایی و افزایش پایداری فشار در محدوده کاری پایین میشود.
محدوده خلأ نهایی (1 تا 5 میلیبار)
یکی از مهمترین ویژگیهای عملکردی این پکیج، دستیابی به خلأ نهایی در محدوده 1 تا 5 میلیبار است. این بازه نشاندهنده توانایی سیستم در ورود به محدوده خلأ عمیق صنعتی (Deep Vacuum) است. دستیابی به این سطح از خلأ به صورت ترکیبی امکانپذیر شده است؛ به این صورت که پمپ رینگ آبی فشار اولیه را کاهش داده و روتس بوستر در فشارهای پایین، سرعت تخلیه را افزایش میدهد. این ترکیب باعث پایداری بهتر در فرآیندهای حساس صنعتی میشود.
سیستم سپراتور (200 لیتری – استیل)
در این پکیج از یک سپراتور 200 لیتری با جنس استیل صنعتی استفاده شده است. وظیفه اصلی سپراتور، جداسازی آب و بخارات همراه با گاز خروجی از سیستم خلأ است. استفاده از بدنه استیل باعث افزایش مقاومت در برابر خوردگی، رطوبت و شرایط شیمیایی محیطی میشود. حجم 200 لیتری نیز امکان مدیریت مناسب جریان سیال و جلوگیری از نوسانات ناگهانی در عملکرد سیستم را فراهم میکند.
سیستم لولهکشی و اتصالات (ISO 100 / ISO 63)
اتصالات ورودی و خروجی این پکیج بر اساس استاندارد ISO طراحی شدهاند. ورودی سیستم ISO 100 و خروجی ISO 63 در نظر گرفته شده است.این استانداردسازی باعث میشود پکیج به راحتی در خطوط وکیوم صنعتی، سیستمهای مرکزی خلأ و تجهیزات فرآیندی مختلف قابل نصب و یکپارچهسازی باشد. همچنین استفاده از این سایزها باعث کاهش افت فشار و افزایش راندمان انتقال گاز در سیستم میشود.
سیستم کنترل PLC
کنترل و مدیریت عملکرد پکیج از طریق تابلو برق PLC صنعتی انجام میشود. این سیستم وظیفه هماهنگسازی بین پمپ رینگ آبی و روتس بوستر را بر عهده دارد.
PLC به صورت هوشمند زمان ورود بوستر به مدار را کنترل میکند تا از ایجاد بار اضافی روی سیستم جلوگیری شود. همچنین امکان مانیتورینگ فشار، کنترل ایمنی، حفاظت الکتریکی و مدیریت خطاها نیز در این سیستم فراهم شده است.
استفاده از PLC باعث افزایش دقت عملکرد، کاهش خطای انسانی و بهبود ایمنی کل سیستم در شرایط کارکرد مداوم صنعتی میشود.
خرید پکیج وکیوم رینگ آبی و روتس بوستر PTV500R
اگر برای خط تولید یا فرآیند صنعتی خود به یک سیستم خلأ قدرتمند، پایدار و مهندسیشده نیاز دارید، پکیج وکیوم رینگ آبی و روتس بوستر PTV500R میتواند انتخابی مطمئن برای افزایش راندمان، کاهش زمان رسیدن به خلأ و بهبود عملکرد تجهیزات شما باشد. این پکیج با طراحی یکپارچه، استفاده از تجهیزات باکیفیت و قابلیت کارکرد مداوم، پاسخگوی نیاز صنایع مختلف از جمله دارویی، شیمیایی، غذایی، پتروشیمی و سایر کاربردهای صنعتی است.کارشناسان فنی تجهیزوک آماده هستند تا با بررسی شرایط فرآیند، ظرفیت مورد نیاز و الزامات فنی پروژه، مناسبترین راهکار را به شما پیشنهاد دهند. برای دریافت مشاوره تخصصی، استعلام قیمت، دریافت کاتالوگ فنی و اطلاعات تکمیلی، با واحد فروش تجهیزوک تماس بگیرید تا بهترین راهکار متناسب با نیاز مجموعه شما ارائه شود. چنین رویکردی در صفحات محصولات صنعتی، علاوه بر افزایش نرخ تبدیل، مسیر ارتباط مشتری با واحد فروش را نیز کوتاهتر و مؤثرتر میکند.
