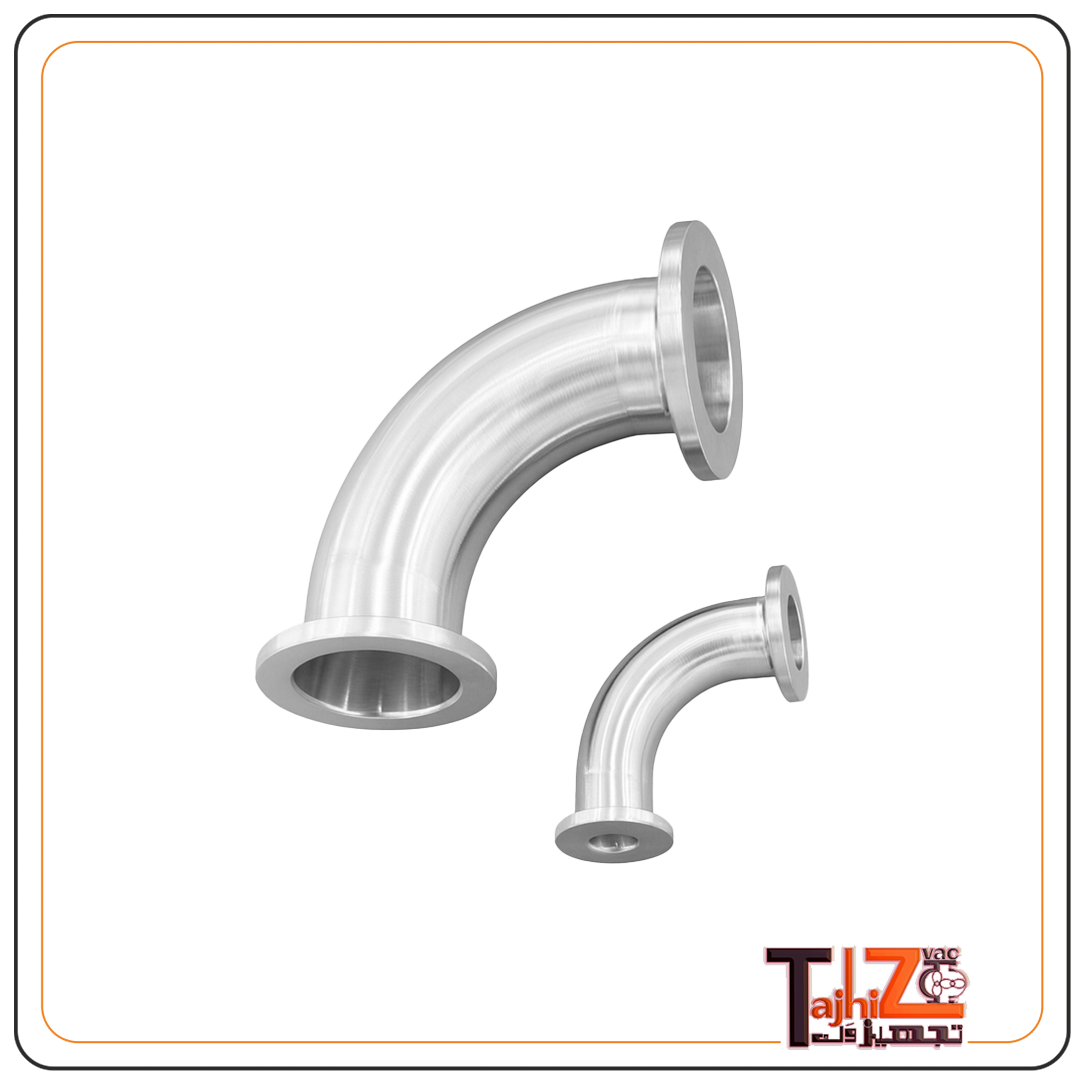

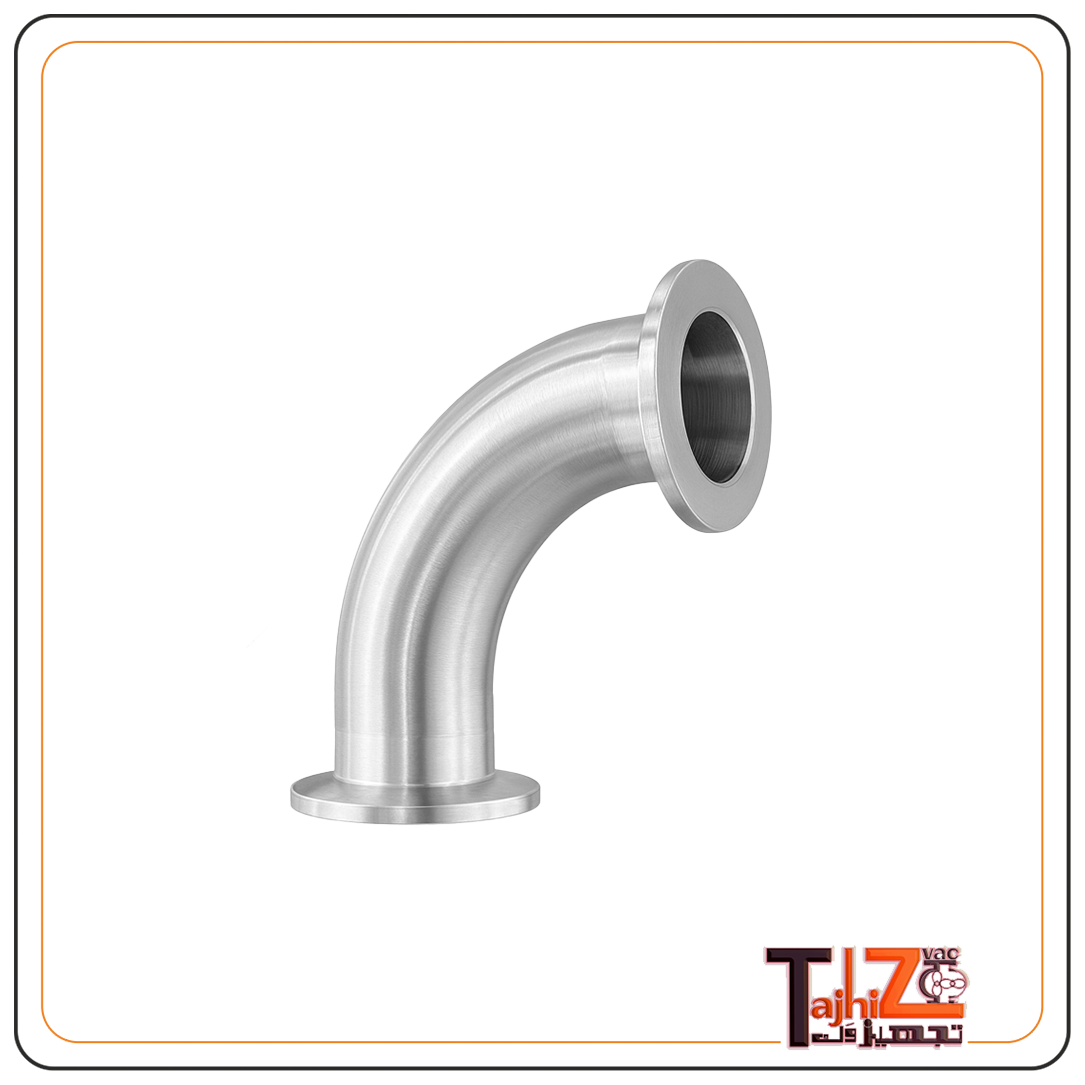

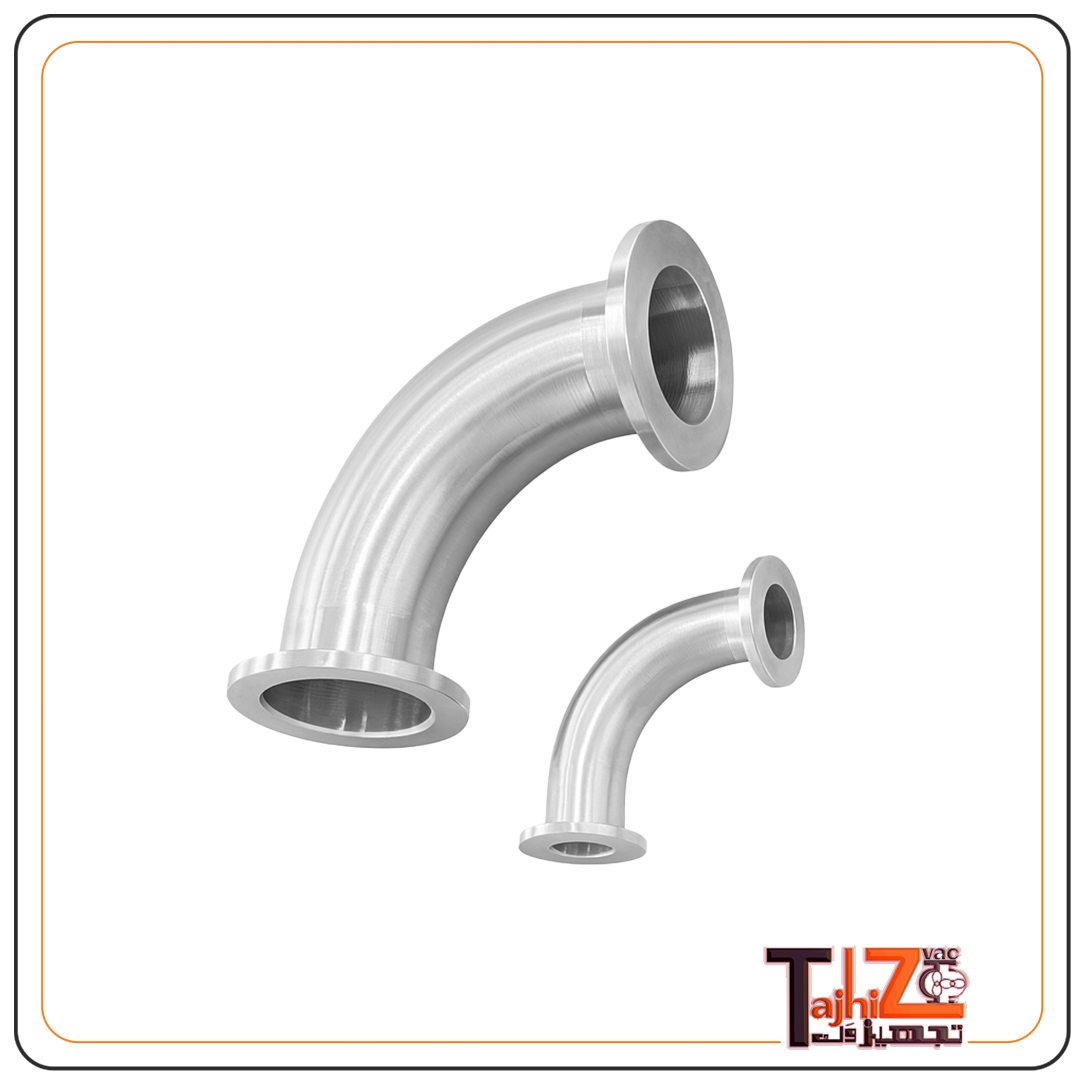

اتصال زانویی خلاء 40 (ISO-KF 40)

در سیستم‌های وکیوم، هر قطعه نقشی حیاتی در عملکرد دقیق و بدون نشتی دارد. یکی از این قطعات پرکاربرد، اتصال زانویی خلاء 40 یا همان زانویی KF 40 است. این قطعه با طراحی 90 درجه، برای تغییر مسیر خطوط خلاء استفاده می‌شود و با توجه به سازگاری با استاندارد بین‌المللی ISO-KF، یکی از اجزای اصلی سیستم‌های خلاء صنعتی و آزمایشگاهی محسوب می‌شود.

اتصال زانویی KF 40 به دلیل قطر بیشتر (DN40) نسبت به سایزهای کوچک‌تر، امکان عبور جریان بالاتر را فراهم کرده و به همین دلیل انتخابی ایده‌آل برای صنایع سنگین‌تر و کاربردهایی است که نیاز به ظرفیت بیشتر دارند.

اتصال زانویی خلاء 40 چیست؟

این قطعه فلزی بر اساس استاندارد ISO-KF / DIN 28403 ساخته شده و در سایز KF-40 (DN40) عرضه می‌شود. وظیفه اصلی آن ایجاد زاویه 90 درجه در مسیر لوله‌کشی خلاء است. نصب و جداسازی آن به کمک مکانیزم کلمپی (Clamp + O-Ring + Centering Ring) انجام می‌شود که سرعت و سهولت بالایی دارد.

به دلیل طراحی استاندارد، این قطعه با تمامی اتصالات KF دیگر سازگار بوده و به‌راحتی در کنار سه‌راهی‌ها، زانویی‌های دیگر، کلمپ‌ها و اورینگ‌ها استفاده می‌شود.

مشخصات فنی اتصال زانویی KF 40

• استاندارد ساخت: ISO-KF مطابق DIN 28403

• سایز فلنج: KF-40 (قطر نامی DN40)

• زاویه: 90 درجه

• جنس بدنه: استنلس استیل 304 یا 316 (ضدزنگ و مقاوم در برابر خوردگی)

• نوع اتصال: کلمپی با اورینگ و سنترینگ رینگ

• تحمل خلاء: تا 10⁻⁷ میلی‌بار (High Vacuum)

• سطح پرداخت: صیقلی و پولیش‌کاری شده برای کاهش نشتی

• نوع اورینگ: Viton یا NBR بر اساس نیاز کاربردی

مزایای استفاده از اتصال زانویی خلاء 40

1. تحمل جریان بالاتر به دلیل قطر بزرگ‌تر DN40

2. نصب و جداسازی سریع و آسان با سیستم کلمپی

3. آب‌بندی مطمئن حتی در شرایط High Vacuum

4. دوام بالا به دلیل استفاده از استیل ضدزنگ 304 یا 316

5. مقاومت شیمیایی در برابر گازها و محیط‌های خورنده

6. سازگاری کامل با سایر اتصالات KF

7. طول عمر بالا و قابلیت استفاده مجدد

کاربردهای اتصال زانویی KF 40

• صنایع داروسازی و بیوتکنولوژی برای فرآیندهای حساس

• آزمایشگاه‌های پیشرفته جهت سیستم‌های خلاء بزرگ‌تر

• صنایع نیمه‌هادی و الکترونیک در خطوط تولید با حجم بالا

• کارخانه‌های صنعتی و تولیدی که نیاز به جریان بیشتر دارند

• سیستم‌های پمپ وکیوم مرکزی در صنایع سنگین

• صنایع غذایی و بسته‌بندی تحت خلاء برای خطوط با ظرفیت بالا

نکات مهم در خرید اتصال زانویی خلاء 40

• جنس بدنه: برای محیط‌های خورنده، استیل 316 پیشنهاد می‌شود.

• کیفیت اورینگ: انتخاب اورینگ Viton یا NBR بر اساس نوع گاز و دما اهمیت دارد.

• سطح پرداخت: سطح داخلی صیقلی، نشتی را به حداقل می‌رساند.

• استاندارد: حتماً محصول ISO-KF باشد تا با سایر تجهیزات سازگار باشد.

• تأمین‌کننده معتبر: خرید از فروشنده مطمئن، کیفیت و کارایی را تضمین می‌کند.

مقایسه اتصال زانویی 40 با سایر سایزهای KF

• KF 16: برای مسیرهای کوچک آزمایشگاهی

• KF 25: سایز متداول در صنایع عمومی

• KF 40: برای سیستم‌هایی با جریان بالاتر و ظرفیت متوسط-بالا

بنابراین KF 40 انتخابی ایده‌آل برای صنایعی است که نیاز به ظرفیت بیشتر از KF 25 دارند اما نمی‌خواهند به اندازه KF 50 هزینه و فضا صرف کنند.

چرا خرید از تجهیزوک؟

اتصال زانویی خلاء 40 (ISO-KF 40) یک قطعه کلیدی در سیستم‌های وکیوم صنعتی است که با قطر بزرگ‌تر خود امکان عبور جریان بالاتر را فراهم می‌کند. طراحی استاندارد، جنس مقاوم و نصب سریع این قطعه باعث شده تا در صنایع مختلف از داروسازی تا نیمه‌هادی و بسته‌بندی غذایی مورد استفاده قرار گیرد.

شرکت تجهیزوک به‌عنوان نماینده رسمی GEV ایتالیا در ایران، عرضه‌کننده انواع اتصالات وکیوم از جمله اتصال زانویی خلاء 40 است.

مزایای خرید از تجهیزوک:

• تضمین اصالت و کیفیت محصولات

• قیمت رقابتی و بدون واسطه

• موجودی کامل از سایزهای مختلف اتصالات KF

• مشاوره تخصصی رایگان

• ارسال سریع به سراسر کشور

با خرید این محصول از شرکت تجهیزوک، شما علاوه بر دریافت کالای اورجینال، از پشتیبانی فنی و قیمت رقابتی نیز بهره‌مند خواهید شد.
