شیر زاویهای کنترلی خلاء T

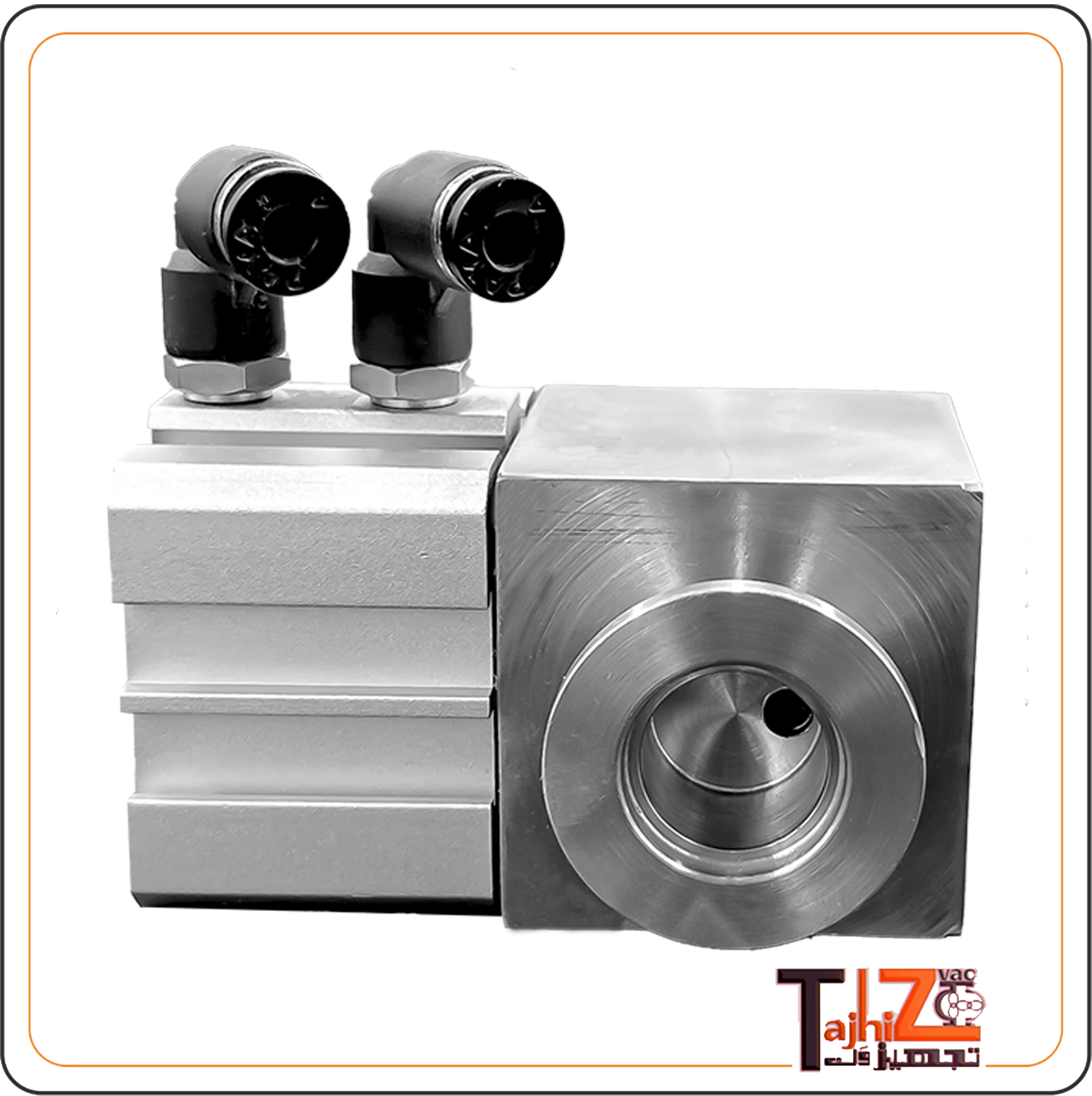

شیر زاویهای کنترلی خلاء T-شکل (T-Type Vacuum Angle Control Valve) یکی از تجهیزات تخصصی و پیشرفته در سیستمهای وکیوم صنعتی است که برای هدایت، کنترل و توزیع هوشمند جریان خلاء در خطوط چندمسیره طراحی شده است. برخلاف شیرهای خطی یا زاویهای ساده با مسیر ۹۰ درجه، این نوع شیر از یک ساختار T-مانند بهره میبرد که امکان مدیریت همزمان چند مسیر خلاء را در قالب یک تجهیز واحد فراهم میکند.
در این طراحی، جریان خلاء میتواند بسته به وضعیت عملکرد شیر، به شکلهای مختلف کنترل شود؛ بهطوریکه شیر قادر است جریان خلاء را بین دو مسیر مجزا هدایت کند، یکی از مسیرها را بهطور کامل ایزوله نماید و مسیر دیگر را فعال نگه دارد، یا خلاء را بهصورت کنترلشده بین چند خط توزیع کند. این قابلیتها باعث میشود معماری سیستم وکیوم سادهتر، منسجمتر و ایمنتر طراحی شود و نیاز به استفاده از چندین شیر و اتصال اضافی به حداقل برسد.
بهواسطه همین ویژگیهای مهندسیشده، شیر زاویهای کنترلی خلاء T-شکل به گزینهای ایدهآل برای سیستمهای وکیوم پیچیده، خطوط تولید چندشاخه، پکیجهای وکیوم مرکزی و کاربردهای حساس صنعتی تبدیل شده است؛ جایی که پایداری خلاء، انعطافپذیری در مسیردهی و کنترل دقیق فرآیند، از اهمیت بالایی برخوردار است.
منطق طراحی و مزایای مهندسی شیر زاویهای کنترلی خلاء T
طراحی T-شکل در شیرهای کنترلی خلاء، صرفاً یک تفاوت ظاهری یا تغییر در فرم بدنه نیست، بلکه نتیجه یک منطق مهندسی دقیق برای پاسخگویی به نیازهای سیستمهای وکیوم پیچیده و چندمسیره است. در بسیاری از خطوط صنعتی، هدایت خلاء در یک مسیر مستقیم یا یک زاویه ساده ۹۰ درجه، انعطاف لازم را فراهم نمیکند و باعث افزایش تعداد اتصالات، شیرهای اضافی و در نهایت افت راندمان سیستم میشود.
شیر زاویهای کنترلی خلاء T-شکل با فراهم کردن امکان انشعابدهی کنترلشده جریان خلاء، این محدودیت را برطرف میکند. در این طراحی، مسیرهای ورودی و خروجی بهگونهای چیدمان شدهاند که جریان خلاء بتواند با حداقل اغتشاش، افت فشار و تنش مکانیکی، بین خطوط مختلف توزیع یا هدایت شود.
از مهمترین مزایای مهندسی این طراحی میتوان به کاهش افت فشار موضعی در نقاط انشعاب، بهینهسازی توزیع خلاء بین چند مصرفکننده، سادهسازی معماری لولهکشی و افزایش پایداری عملکرد سیستم اشاره کرد. این موضوع بهویژه در سیستمهایی که چند دستگاه یا چند فرآیند بهصورت همزمان از یک منبع خلاء تغذیه میشوند، اهمیت دوچندان پیدا میکند.
علاوه بر این، طراحی T-شکل باعث میشود تعداد شیرها و اتصالات جانبی در سیستم کاهش یابد. نتیجه این امر، کاهش نقاط بالقوه نشتی، افزایش ایمنی عملیاتی و سادهتر شدن فرآیند نگهداری و سرویس خواهد بود. به همین دلیل، این نوع شیر در پروژههای صنعتی حرفهای، بهعنوان یک راهکار مهندسیشده و بلندمدت مورد توجه قرار میگیرد.
ساختار فنی و اجزای اصلی شیر زاویهای کنترلی خلاء T
شیر زاویهای کنترلی خلاء T-شکل از نظر طراحی، یکی از دقیقترین و مهندسیشدهترین تجهیزات کنترلی در سیستمهای وکیوم صنعتی محسوب میشود. هر جزء از این شیر با هدف پایداری خلاء، حداقل نشتی و عملکرد قابل اعتماد در سیکلهای کاری بالا طراحی شده است. درک ساختار فنی این شیر، نقش مهمی در انتخاب صحیح و استفاده بهینه از آن دارد.
بدنه (Body)
بدنه شیر T معمولاً از استنلس استیل یا آلیاژهای مقاوم صنعتی ساخته میشود تا توان تحمل شرایط خلاء، تنشهای مکانیکی و تغییرات دمایی را داشته باشد. طراحی بدنه بهصورت T-مانند این امکان را فراهم میکند که چند مسیر خلاء بدون نیاز به اتصالات اضافی در یک نقطه متمرکز شوند. این ویژگی علاوه بر کاهش افت فشار، باعث افزایش استحکام کلی سیستم لولهکشی میشود.
سطوح داخلی بدنه معمولاً با دقت ماشینکاری یا پولیش میشوند تا از ایجاد اغتشاش جریان، تجمع آلودگی و افت راندمان جلوگیری گردد؛ موضوعی که بهویژه در صنایع حساس مانند دارویی و آزمایشگاهی اهمیت بالایی دارد.
مکانیزم کنترلی داخلی
در قلب شیر زاویهای کنترلی خلاء T، مکانیزمی قرار دارد که وظیفه هدایت یا مسدودسازی مسیرهای مختلف خلاء را بر عهده دارد. این مکانیزم معمولاً بهصورت حرکت خطی یا ترکیبی طراحی میشود و به شیر اجازه میدهد با دقت بالا، یک مسیر را فعال و مسیر دیگر را ایزوله کند.
طراحی این بخش بهگونهای است که حتی در شرایط کاری مداوم و فشار کاری بالا، عملکرد شیر دچار ناپایداری یا گیرکردن مکانیکی نشود.
اکچویتور پنوماتیکی
در اغلب مدلها، کنترل شیر T از طریق اکچویتور پنوماتیکی انجام میشود. این اکچویتور با استفاده از هوای فشرده، نیروی لازم برای حرکت مکانیزم داخلی را تأمین کرده و امکان کنترل سریع و خودکار شیر را فراهم میسازد. پاسخ سریع اکچویتور، این شیر را برای سیستمهای مجهز به PLC و اتوماسیون صنعتی کاملاً مناسب میکند.
سیستم آببندی
آببندی در شیر زاویهای کنترلی خلاء T یکی از حیاتیترین بخشهاست. استفاده از متریالهای تخصصی آببندی باعث میشود نشتی خلاء به حداقل ممکن برسد و پایداری سیستم حتی در خلاءهای عمیق حفظ شود. انتخاب نوع آببندی بر اساس دمای کاری، نوع فرآیند و حساسیت سیستم انجام میگیرد.
نحوه عملکرد شیر زاویهای کنترلی خلاء T در سیستمهای وکیوم صنعتی
عملکرد شیر زاویهای کنترلی خلاء T بر پایه مدیریت هدفمند مسیر جریان خلاء در چند شاخه بهصورت همزمان طراحی شده است. این شیر بهگونهای عمل میکند که بتواند، بسته به فرمان کنترلی، جریان خلاء را به یک مسیر مشخص هدایت کند، یک مسیر را بهطور کامل ایزوله نماید یا توزیع خلاء را بین مسیرهای مختلف تنظیم کند؛ آن هم بدون ایجاد ناپایداری در کل سیستم.
در حالت عادی، با ارسال فرمان کنترلی به اکچویتور پنوماتیکی، مکانیزم داخلی شیر فعال میشود. این مکانیزم با حرکت دقیق و کنترلشده، وضعیت مسیرهای داخلی را تغییر میدهد و تعیین میکند که کدام شاخه فعال و کدام شاخه مسدود باشد. بهدلیل طراحی مهندسیشده مسیرهای داخلی، این تغییر وضعیت با حداقل افت فشار و بدون ایجاد شوک خلاء انجام میگیرد.
یکی از ویژگیهای مهم عملکردی این شیر، پاسخ سریع و قابل پیشبینی آن است. بهمحض دریافت فرمان، تغییر وضعیت مسیرها در زمان بسیار کوتاهی انجام میشود که این موضوع در فرآیندهای صنعتی پیوسته و حساس، اهمیت بالایی دارد. این واکنش سریع به سیستم کنترل اجازه میدهد خلاء را دقیقاً در زمان و مسیر مورد نیاز اعمال کند، بدون آنکه سایر بخشهای سیستم دچار اختلال شوند.
از سوی دیگر، طراحی T باعث میشود جریان خلاء بهصورت متعادل و یکنواخت در مسیرهای فعال توزیع شود. این موضوع از تمرکز ناخواسته خلاء در یک نقطه جلوگیری کرده و به پایداری فشار و افزایش عمر تجهیزات پاییندستی کمک میکند. در نتیجه، سیستم وکیوم میتواند در شرایط کاری متغیر نیز عملکردی پایدار و ایمن داشته باشد.
بهطور خلاصه، شیر زاویهای کنترلی خلاء T نهتنها یک ابزار قطع و وصل ساده نیست، بلکه یک عنصر کنترلی هوشمند در معماری سیستم وکیوم محسوب میشود که نقش مهمی در مدیریت فرآیند، ایمنی عملیاتی و بهینهسازی عملکرد کلی سیستم ایفا میکند.
جمعبندی نهایی
شیر زاویهای کنترلی خلاء T یک تجهیز تخصصی و مهندسیشده برای سیستمهای وکیوم صنعتی است که در آنها کنترل دقیق مسیر خلاء، توزیع پایدار جریان و ایزولهسازی ایمن چند شاخه اهمیت بالایی دارد. طراحی T-شکل این شیر، امکان مدیریت همزمان مسیرهای مختلف خلاء را فراهم میکند و باعث میشود معماری سیستم سادهتر، منسجمتر و قابلاعتمادتر طراحی شود.
ساختار مستحکم، عملکرد پایدار، پاسخ سریع به فرمانهای کنترلی و حداقل نشتی خلاء، این شیر را به گزینهای ایدهآل برای سیستمهای وکیوم پیچیده، پکیجهای مرکزی و خطوط صنعتی حساس تبدیل کرده است. در مقایسه با شیرهای ساده یا خطی، مدل T نهتنها انعطافپذیری بیشتری در مسیردهی ارائه میدهد، بلکه با کاهش تعداد اتصالات و نقاط بالقوه نشتی، ایمنی عملیاتی و طول عمر کل سیستم را نیز افزایش میدهد.
در نهایت، انتخاب شیر زاویهای کنترلی خلاء T زمانی بیشترین ارزش خود را نشان میدهد که هدف، طراحی یک سیستم وکیوم پایدار، قابل توسعه و منطبق با نیازهای واقعی فرآیند باشد. این شیر نه صرفاً یک قطعه کنترلی، بلکه بخشی کلیدی از منطق مهندسی سیستم وکیوم است.
در صورت نیاز به مشاوره فنی، انتخاب مدل و سایز مناسب یا بررسی تطابق این شیر با پمپ و سیستم وکیوم شما، کارشناسان ما آمادهاند تا با رویکردی تخصصی و دقیق، بهترین راهکار را ارائه دهند.
