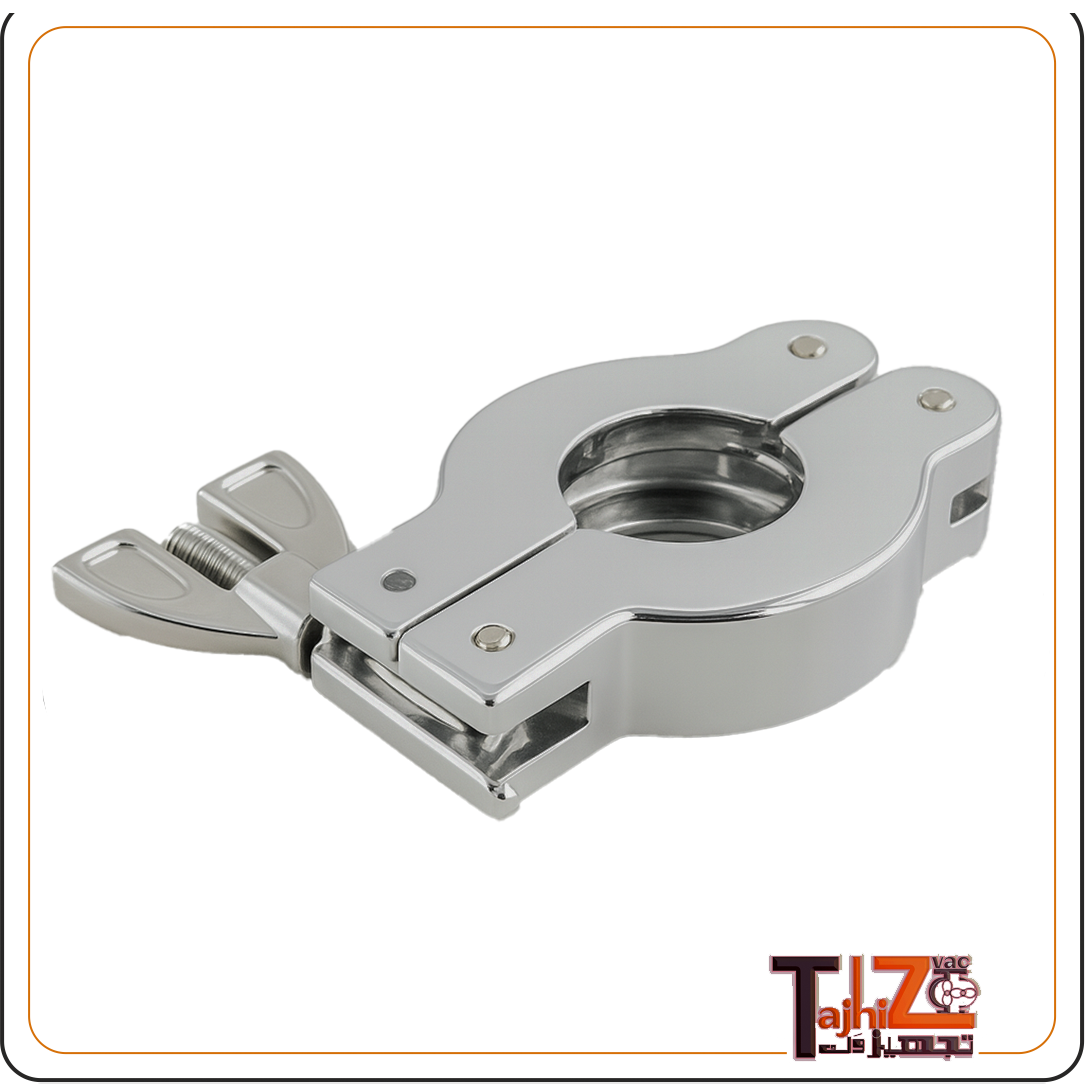

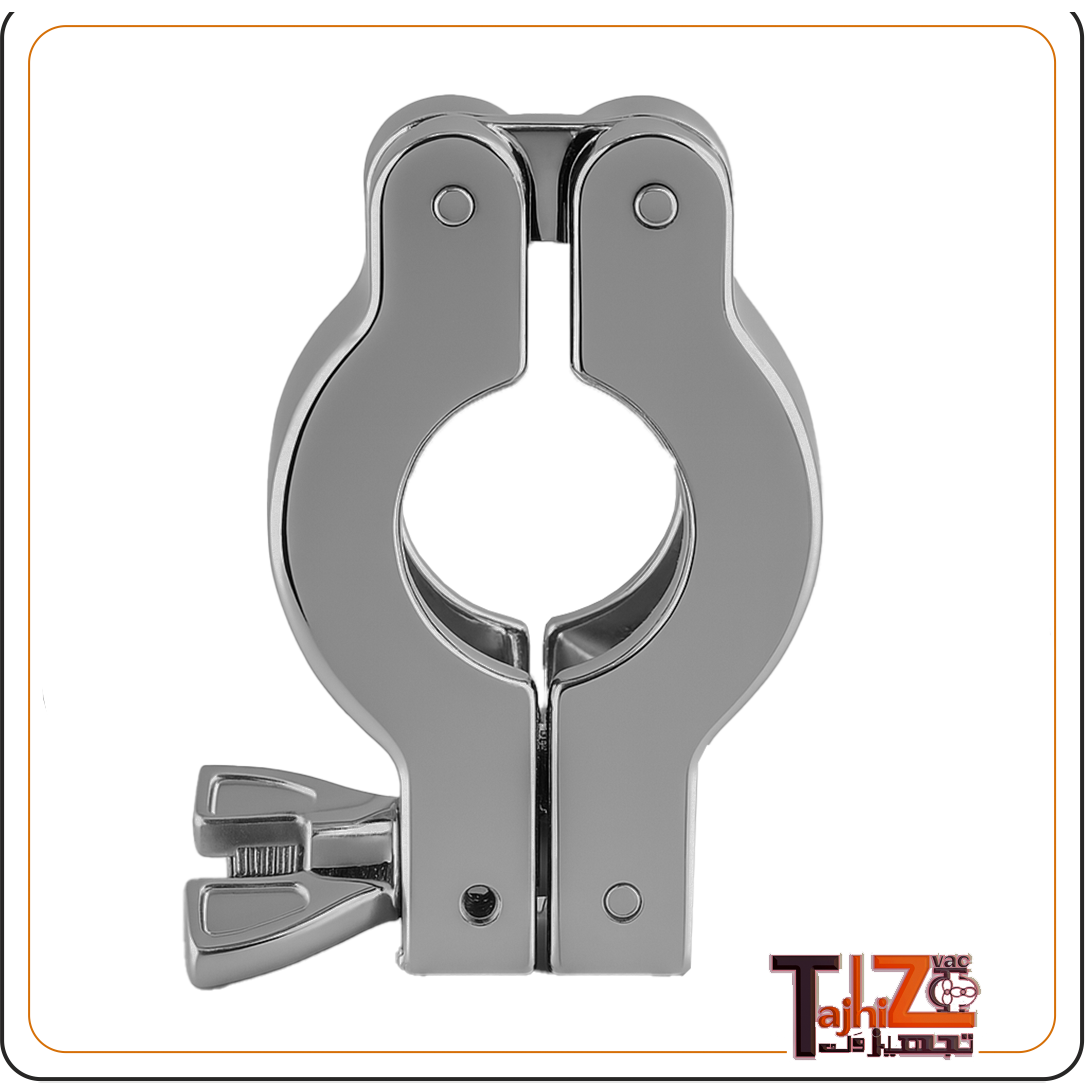

کلمپ وکیوم KF16

در دنیای تجهیزات وکیوم، هر اتصال کوچک می‌تواند سرنوشت عملکرد یک سیستم بزرگ را تعیین کند. کلمپ وکیوم KF16 استیل 304 تجهیزوک دقیقا همان قطعه‌ای‌ست که اتصال، دوام، ایمنی و سرعت را یکجا برای شما به ارمغان می‌آورد. این محصول به‌عنوان یکی از پرکاربردترین اتصالات سیستم‌های خلأ استاندارد KF، نه تنها از نظر کیفیت ساخت در سطحی بی‌رقیب قرار دارد، بلکه از لحاظ عملکرد نیز در رده محصولات ممتاز بین‌المللی است.

تعریف و عملکرد کلمپ KF16 چیست؟

کلمپ KF16 که گاهی با عنوان “clamp NW16” یا “ISO-KF16 clamp” شناخته می‌شود، یک ابزار مکانیکی برای اتصال دو فلنج وکیوم KF16 به یکدیگر است. این اتصال معمولاً با همراهی یک Centering Ring (حلقه مرکزکننده) و یک واشر O-Ring صورت می‌گیرد تا یک آب‌بندی کامل و بدون نشتی در سیستم‌های خلا ایجاد شود.

استاندارد KF (Klein Flange) که توسط DIN 28403 و ISO 2861 تعریف شده، یکی از رایج‌ترین استانداردهای اتصال در سیستم‌های فشار پایین و خلا بالا محسوب می‌شود. سایز “16” در KF16 اشاره به قطر داخلی لوله متصل‌شونده دارد (حدود 16 میلی‌متر) که در عمل با قطر بیرونی فلنج ۳۰ میلی‌متری جفت می‌شود.

مشخصات فنی کلمپ KF16 تجهیزوک

استاندارد ISO-KF / DIN 28403
جنس آلومینیوم
سایز KF16 (قطر بیرونی فلنج: 30mm)
نوع قفل Hinge Clamp / Wing Nut
تحمل حرارتی تا 200 درجه سانتی‌گراد
مقاومت در خلأ تا 1×10⁻⁹ mbar (Ultra High Vacuum)
سازگاری با حلقه Centering Ring + واشر O-Ring
کاربرد آزمایشگاه، داروسازی، نیمه‌رسانا، صنعتی

جنس و طراحی بدنه: چرا آلومینیوم ؟

آلومینیوم یک آلیاژ مقاوم، بهداشتی و ضدخوردگی است که به‌طور گسترده در صنایع حساس از جمله تجهیزات دارویی، غذایی و خلأ استفاده می‌شود. انتخاب این متریال برای کلمپ KF16 نه‌تنها تضمین‌کننده‌ی طول عمر بالا و مقاومت در برابر اسیدها و رطوبت است، بلکه ظاهری براق و مهندسی‌شده نیز به محصول می‌دهد.

ضدزنگ حتی در محیط‌های مرطوب

بدون اثر مغناطیسی (Non-magnetic under annealed condition)

مناسب برای محیط‌های با نوسان دمایی و تماس با مواد شیمیایی

عملکرد مکانیکی و سیستم قفل

کلمپ KF16 به‌گونه‌ای طراحی شده که بدون نیاز به ابزار خاص، تنها با چرخاندن یک پیچ یا اهرم دستی (wing nut / hinge) قابلیت اتصال و جداسازی سریع را دارد. این ویژگی، مخصوصا در محیط‌های آزمایشگاهی که نیاز به تغییرات سریع و اتصالات مکرر دارند، بسیار حائز اهمیت است.

کاربردهای صنعتی کلمپ KF16

آزمایشگاه‌ها و مراکز تحقیقاتی:
برای اتصال سریع تجهیزات خلأ مانند پمپ‌ها، فیلترها، گیج‌ها و خطوط انتقال.

صنایع دارویی و پزشکی:
در سیستم‌های خلأ تولید داروهای استریل، خشک‌کن‌های خلا، و تجهیزات بسته‌بندی.

صنایع نیمه‌رسانا:
جهت اتصال خطوط گاز خنثی یا خلأ بالا در محیط‌های فوق حساس با آلودگی صفر.

کاربردهای دانشگاهی و آموزشی:
برای دانشکده‌های فیزیک، شیمی، نانو، مکانیک و رشته‌های مرتبط با تحقیق در خلا.

پایلوت پلنت‌ها و تجهیزات فرآیندی:
در پروژه‌های آزمایشی که نیاز به ماژول‌های قابل جداسازی دارند.

قطعات مکمل پیشنهادی

برای عملکرد کامل کلمپ KF16، حتما باید از حلقه Centering Ring KF16 و واشر O-Ring (جنس Viton یا NBR) استفاده بشه. تجهیزوک همه این قطعات رو به‌صورت تکی یا پکیج کامل ارائه میده:

[حلقه Centering Ring KF16 استیل]

[واشر O-Ring KF16 Viton یا NBR]

[فلنج KF16 استیل 304 با لبه دقیق]

[لوله و اتصالات جوشی KF16]

درخواست مشاوره و ثبت سفارش

در صورتی‌که تصمیم به تهیه کلمپ وکیوم KF16 دارید یا نیاز به بررسی فنی و انتخاب دقیق‌تر براساس شرایط پروژه خود دارید، لطفاً از طریق تماس تلفنی مستقیم با واحد فروش تجهیزوک اقدام فرمایید.

ما در تجهیزوک متعهد هستیم پیش از هر خرید، با ارائه مشاوره تخصصی، به شما در انتخاب دقیق و متناسب با نیازتان کمک کنیم.

شماره تماس مستقیم واحد مشاوره و فروش:
021-36870136

این تماس، صرفاً یک تماس فروش نیست؛ آغاز یک همکاری حرفه‌ای و مطمئن است.
