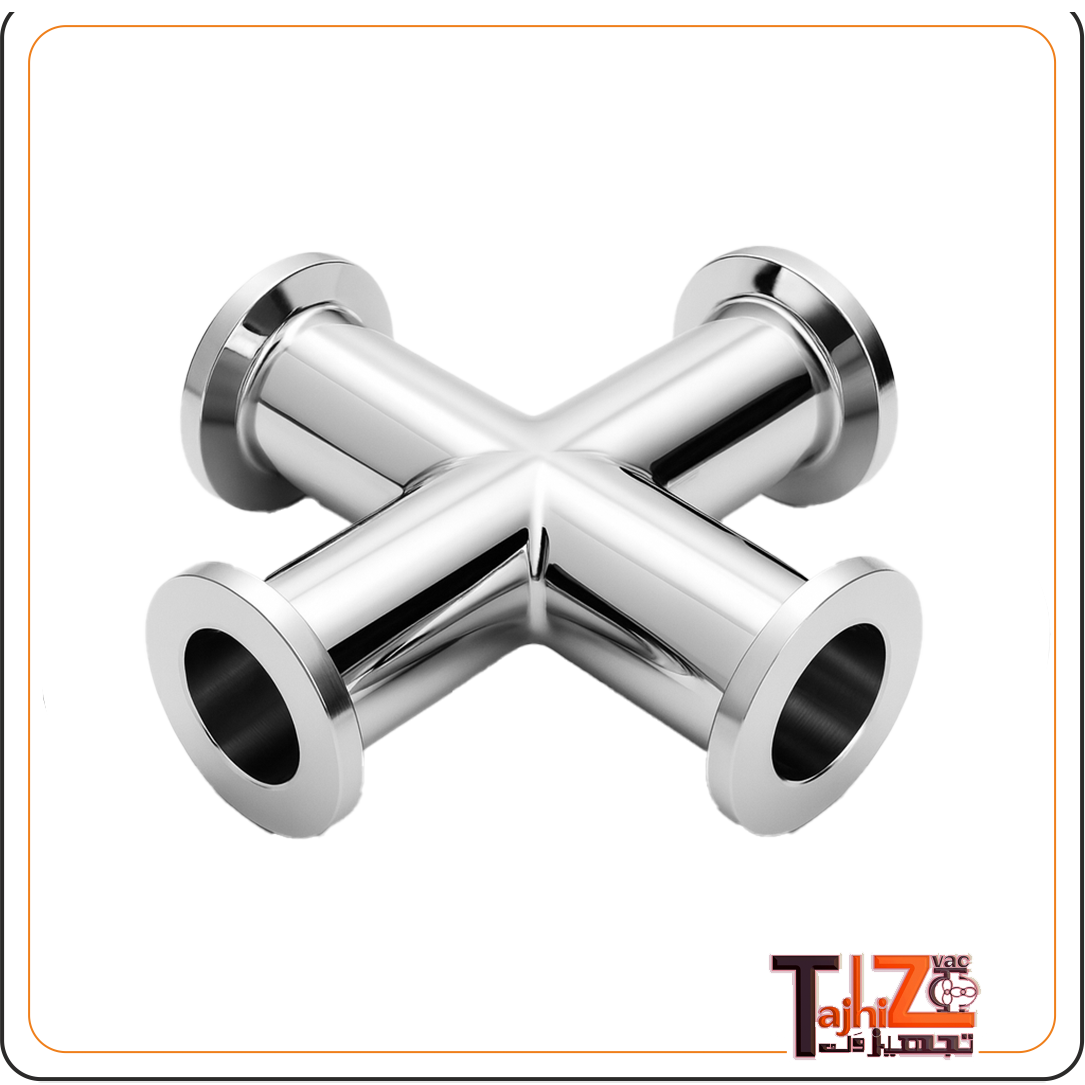

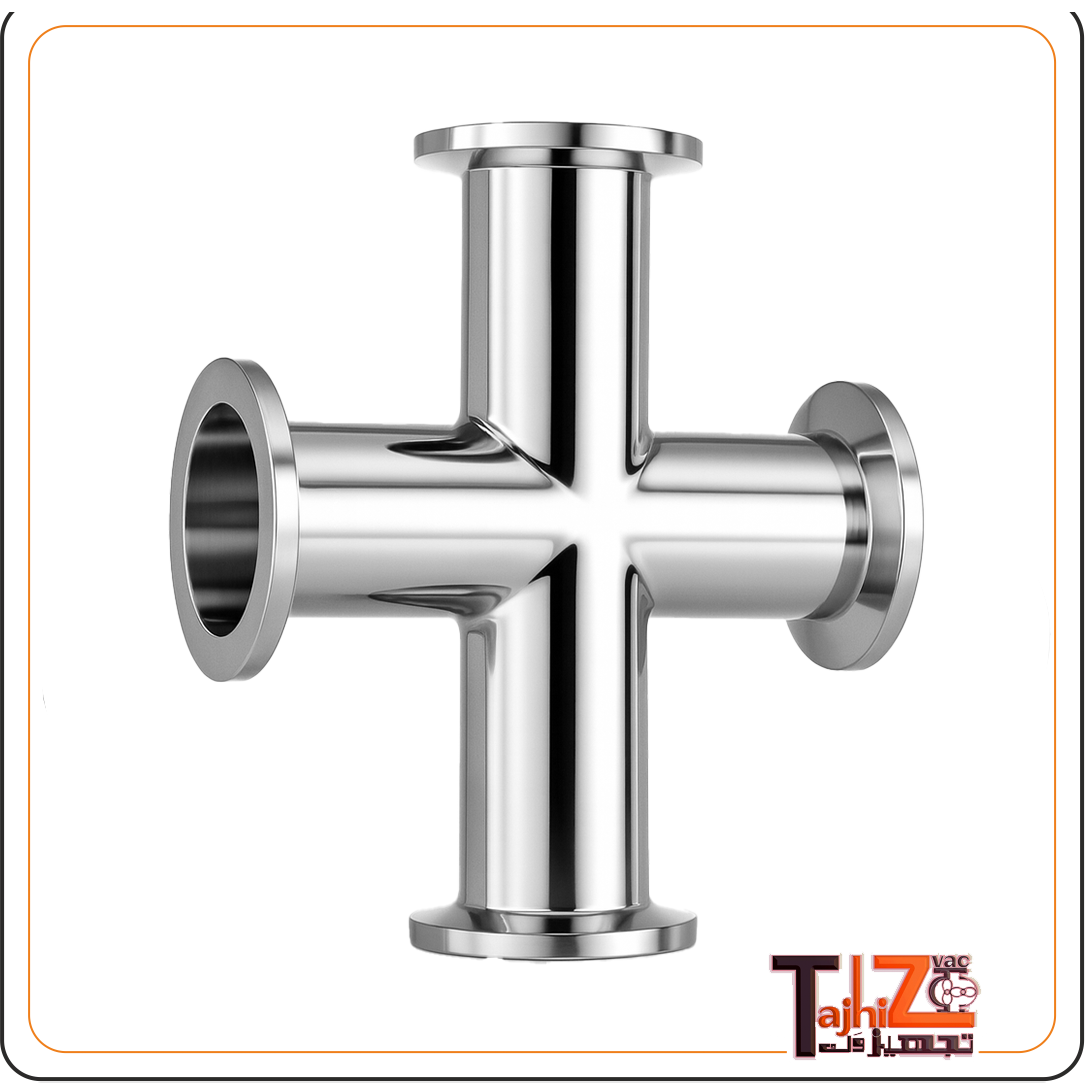

چهار راهی وکیوم ISO KF16

در دنیای تجهیزات وکیوم، هر اتصال کوچک می‌تواند سرنوشت عملکرد یک سیستم بزرگ را تعیین کند. چهار راهی وکیوم ISO KF16 استیل 304 تجهیزوک دقیقا همان قطعه‌ای‌ست که اتصال، دوام، ایمنی و سرعت را یکجا برای شما به ارمغان می‌آورد. این محصول به‌عنوان یکی از پرکاربردترین اتصالات سیستم‌های خلأ استاندارد KF، نه تنها از نظر کیفیت ساخت در سطحی بی‌رقیب قرار دارد، بلکه از لحاظ عملکرد نیز در رده محصولات ممتاز بین‌المللی است.

تعریف و عملکرد چهار راهی KF16 چیست؟

چهار راهی KF16 که گاهی با عنوان “four-way NW16” یا “ISO-KF16 four-way” شناخته می‌شود، یک قطعه مکانیکی برای اتصال چهار مسیر خلأ در سیستم‌های خلأ استاندارد KF است. این اتصال معمولاً با همراهی چندین Centering Ring (حلقه مرکزکننده) و واشرهای O-Ring انجام می‌شود تا یک آب‌بندی کامل و بدون نشتی در سیستم‌های خلا ایجاد شود.

استاندارد KF (Klein Flange) که توسط DIN 28403 و ISO 2861 تعریف شده، یکی از رایج‌ترین استانداردهای اتصال در سیستم‌های فشار پایین و خلا بالا محسوب می‌شود. سایز “16” در KF16 اشاره به قطر داخلی لوله متصل‌شونده دارد (حدود 16 میلی‌متر) که در عمل با قطر بیرونی فلنج ۳۰ میلی‌متری جفت می‌شود.

مشخصات فنی چهار راهی KF16

• استاندارد ISO-KF / DIN 28403

• جنس استیل 304

• سایز KF16 (قطر بیرونی فلنج: 30mm)

• قابلیت تحمل حرارتی تا 500 درجه سانتی‌گراد

• مقاومت در خلأ تا 1×10⁻⁹ mbar (Ultra High Vacuum)

• سازگار با حلقه Centering Ring + واشر O-Ring

• کاربرد در آزمایشگاه، داروسازی، نیمه‌رسانا، صنعتی

جنس و طراحی بدنه: چرا استیل 304؟

استیل 304 یک آلیاژ مقاوم، ضدخوردگی و ضدزنگ است که به‌طور گسترده در صنایع حساس از جمله تجهیزات دارویی، غذایی و خلأ استفاده می‌شود. انتخاب این متریال برای چهار راهی KF16 نه‌تنها تضمین‌کننده‌ی طول عمر بالا و مقاومت در برابر اسیدها و رطوبت است، بلکه ظاهری براق و مهندسی‌شده نیز به محصول می‌دهد.

• مقاوم در برابر خوردگی حتی در محیط‌های مرطوب

• بدون اثر مغناطیسی (Non-magnetic under annealed condition)

• مناسب برای محیط‌های با نوسان دمایی و تماس با مواد شیمیایی

عملکرد مکانیکی و سیستم قفل

چهار راهی KF16 به گونه‌ای طراحی شده که بدون نیاز به ابزار خاص، تنها با چرخاندن کلمپ KF16 (wing nut / hinge clamp) قابلیت اتصال و جداسازی سریع مسیرهای خلأ را دارد. این ویژگی، مخصوصا در محیط‌های آزمایشگاهی که نیاز به تغییرات سریع و اتصالات مکرر دارند، بسیار حائز اهمیت است.

کاربردهای صنعتی چهار راهی KF16

• آزمایشگاه‌ها و مراکز تحقیقاتی: اتصال همزمان چند دستگاه خلأ مثل پمپ‌ها، فیلترها، گیج‌ها و خطوط انتقال

• صنایع دارویی و پزشکی: سیستم‌های خلأ تولید داروهای استریل، خشک‌کن‌های خلا، و تجهیزات بسته‌بندی

• صنایع نیمه‌رسانا: اتصال خطوط گاز خنثی یا خلأ بالا در محیط‌های فوق حساس

• کاربردهای دانشگاهی و آموزشی: دانشکده‌های فیزیک، شیمی، نانو، مکانیک و رشته‌های مرتبط

• پایلوت پلنت‌ها و تجهیزات فرآیندی: پروژه‌های آزمایشی با نیاز به ماژول‌های قابل جداسازی

قطعات مکمل پیشنهادی

برای عملکرد کامل چهار راهی KF16، حتما باید از حلقه Centering Ring KF16 و واشر O-Ring (جنس Viton یا NBR) استفاده بشود. تجهیزوک همه این قطعات را به‌صورت تکی یا پکیج کامل ارائه می‌دهد:

• حلقه Centering Ring KF16 استیل

• واشر O-Ring KF16 Viton یا NBR

• فلنج KF16 استیل 304 با لبه دقیق

• لوله و اتصالات جوشی KF16

درخواست مشاوره و ثبت سفارش

در صورتی‌که تصمیم به تهیه چهار راهی وکیوم KF16 استیل 304 دارید یا نیاز به بررسی فنی و انتخاب دقیق‌تر براساس شرایط پروژه خود دارید، لطفاً از طریق تماس تلفنی مستقیم با واحد فروش تجهیزوک اقدام فرمایید.

ما در تجهیزوک متعهد هستیم پیش از هر خرید، با ارائه مشاوره تخصصی، به شما در انتخاب دقیق و متناسب با نیازتان کمک کنیم.

شماره تماس مستقیم واحد مشاوره و فروش:
021-36870136

این تماس، صرفاً یک تماس فروش نیست؛ آغاز یک همکاری حرفه‌ای و مطمئن است.
