سه راهی وکیوم ISO KF16

در سیستم‌هایی که ظرافت در طراحی و دقت در عملکرد، اهمیت حیاتی دارند، قطعاتی مانند سه راهی وکیوم ISO KF16  نقشی کلیدی در یکپارچگی و پایداری کل مجموعه ایفا می‌کنند. این قطعه T شکل، راهکاری مطمئن برای تقسیم خلأ در محیط‌هایی است که ابعاد جمع‌وجور و سرعت اتصال بالا، از الزامات فنی پروژه محسوب می‌شوند.

سه‌راهی KF16 استیل تجهیزوک با طراحی مهندسی‌شده، ساختار فشرده، و سازگاری کامل با اجزای استاندارد ISO-KF، انتخابی مطمئن برای سیستم‌های وکیوم دقیق در مقیاس کوچک است.

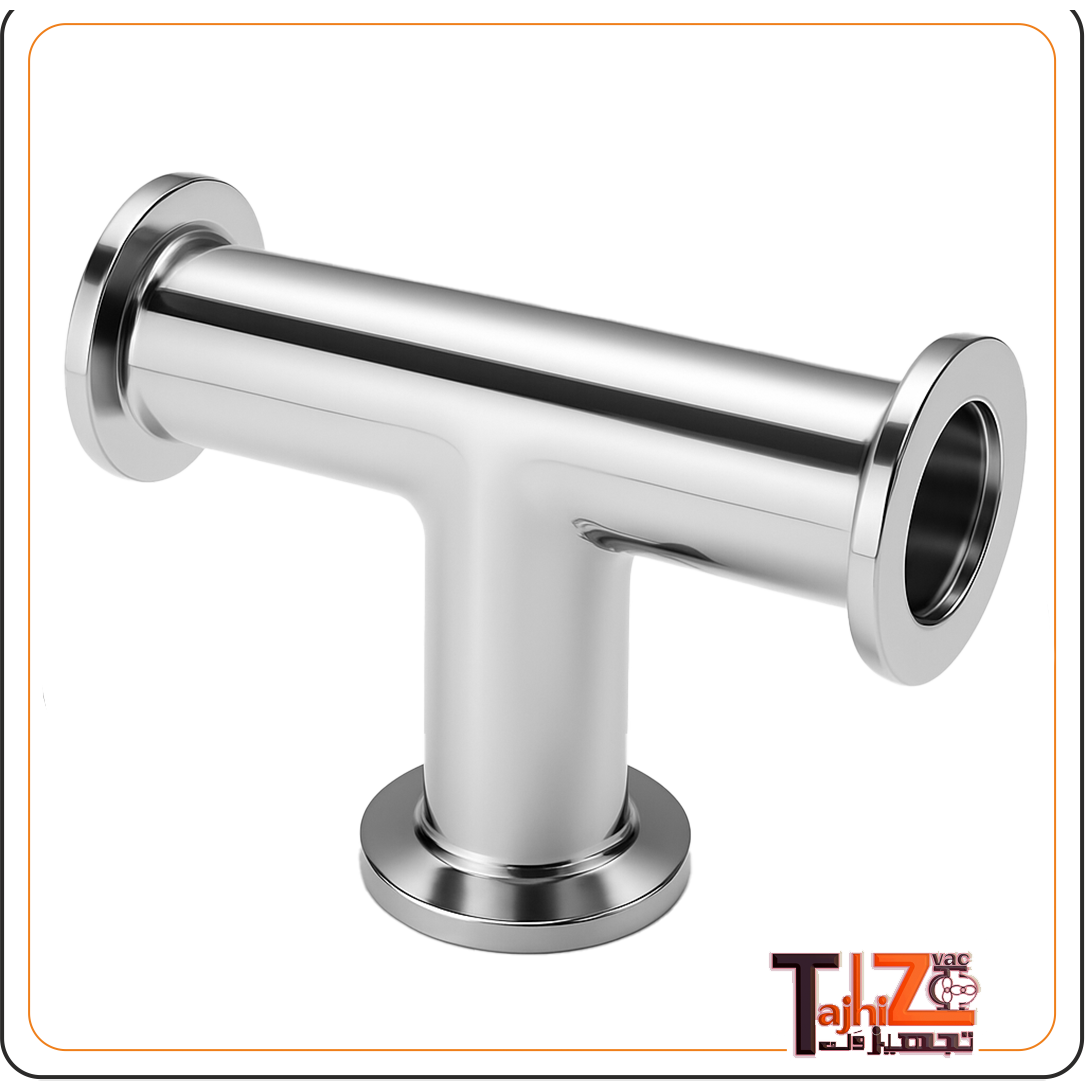

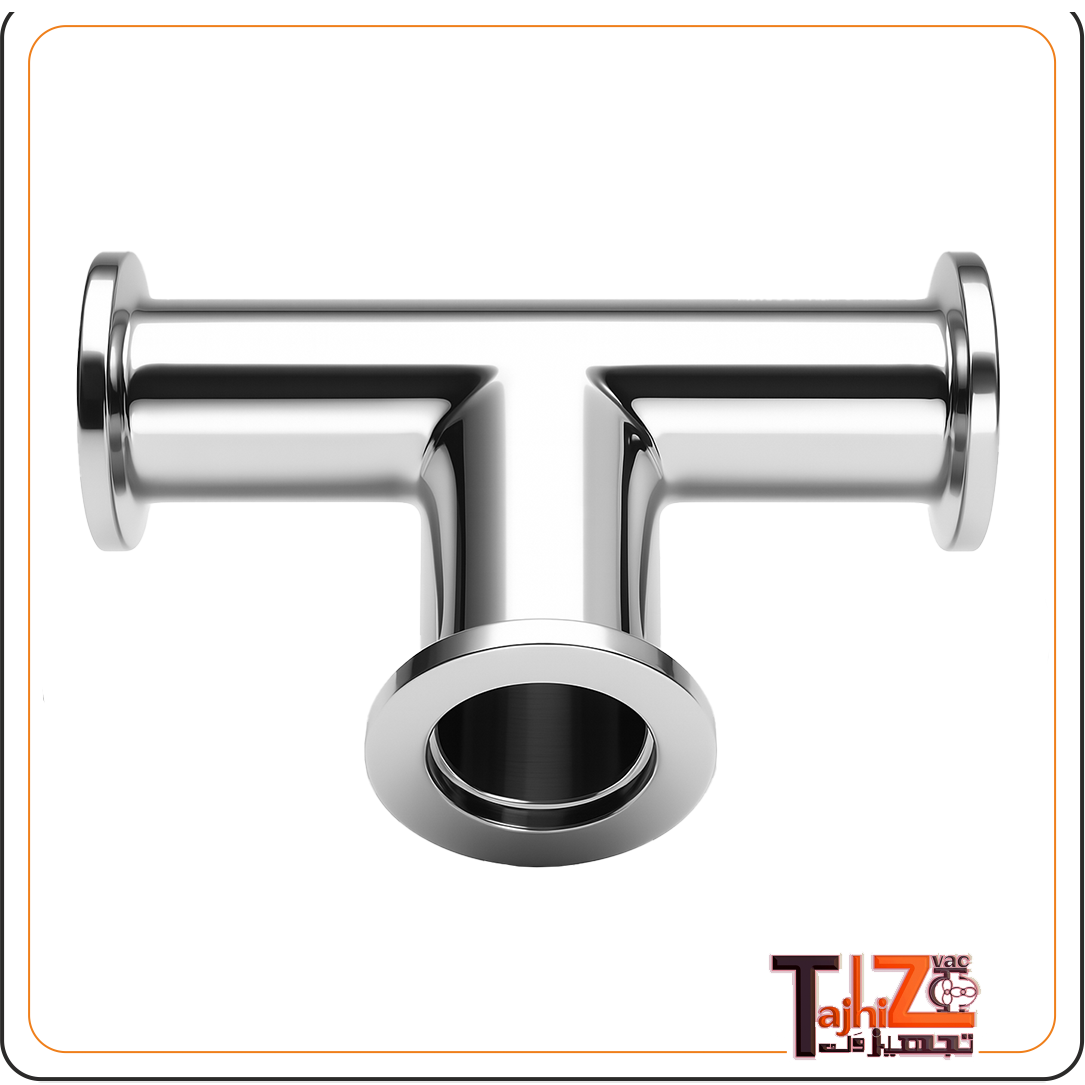

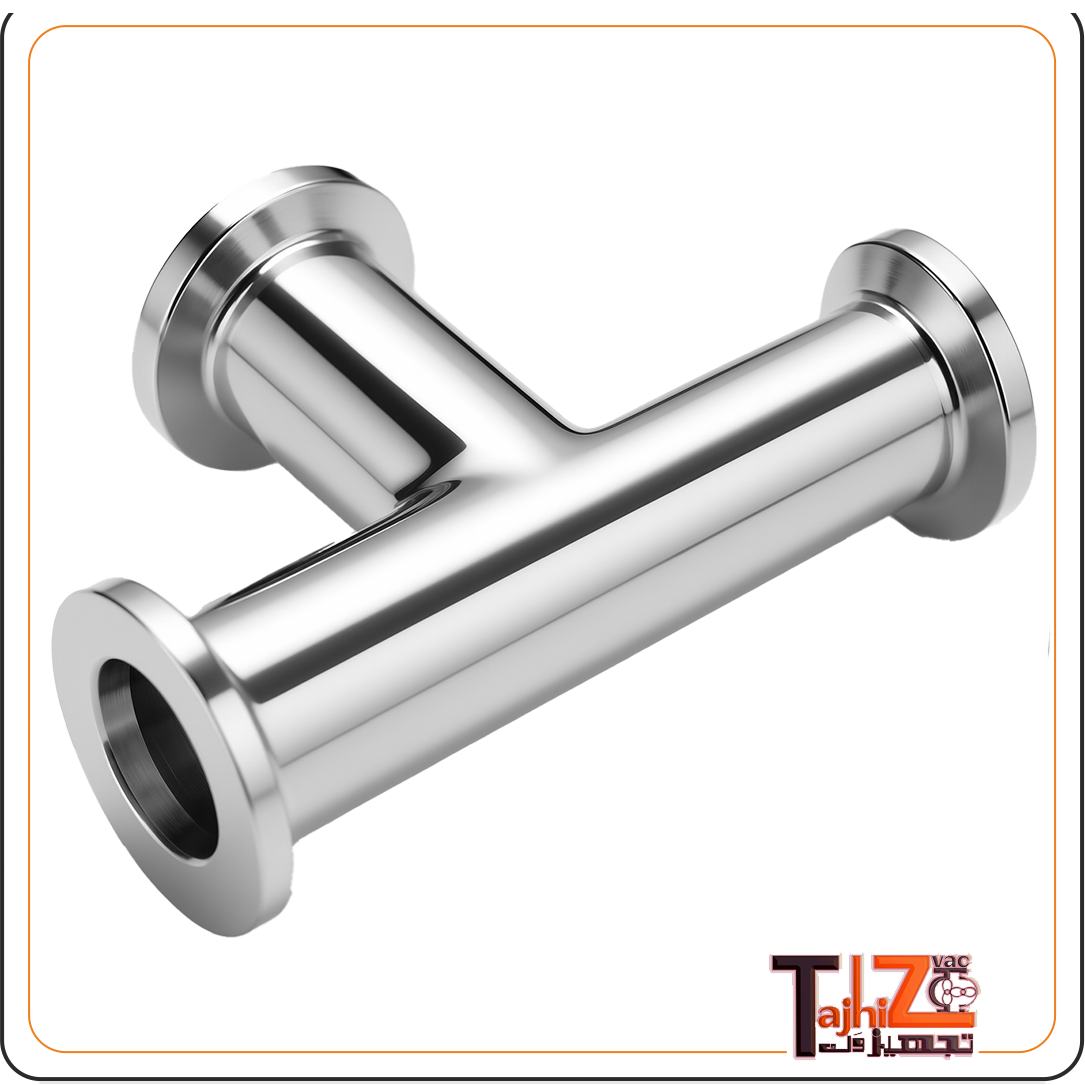

عملکرد و تعریف سه‌راهی KF16

سه‌راهی ISO KF16 یک اتصال T شکل از خانواده فلنج‌های KF است که امکان پیوند سه مسیر وکیوم با قطر اسمی ۱۶ میلی‌متر را فراهم می‌کند. این قطعه معمولاً در محیط‌هایی به کار می‌رود که چند تجهیز مانند پمپ خلأ، سنسور فشار یا شیر کنترل باید به یک خط وکیوم مرکزی متصل شوند.

به‌کارگیری این سه‌راهی به کمک کلمپ KF16 و حلقه‌های آب‌بندی مخصوص، تضمین‌کننده‌ی یک اتصال بدون نشتی با قابلیت تحمل خلأ بالا خواهد بود. این ویژگی‌ها باعث شده این محصول در سیستم‌هایی که نیاز به تغییرات مکرر، نصب سریع و نگهداری آسان دارند، بسیار پرکاربرد باشد.

استاندارد KF16 چیست؟

استاندارد KF (Klein Flange) زیرمجموعه‌ای از سیستم‌های اتصال خلأ مطابق با DIN 28403 و ISO 2861 است که برای سیستم‌های با فشار پایین تا خلأ فوق‌العاده بالا طراحی شده‌اند. سایز 16 در این استاندارد به قطر داخلی اسمی لوله اشاره دارد که با فلنج خارجی حدود ۳۰ میلی‌متر هماهنگ می‌شود.

مشخصات فنی سه‌راهی KF16

  • استاندارد اتصال: ISO-KF

  • قطر نامی: 16 میلی‌متر

  • ساختار: T شکل، سه شاخه متقارن با زاویه ۹۰ درجه

  • متریال بدنه: استنلس استیل 304 یا 316 با پرداخت سطحی دقیق

  • مقاومت در برابر خلأ: تا 1×10⁻⁹ mbar

  • دمای کاری: تا ۲۰۰ درجه سانتی‌گراد

  • سازگار با تمامی تجهیزات KF16 شامل کلمپ، اورینگ و حلقه مرکزکننده

مزیت انتخاب استیل ضدزنگ 304

آلیاژ استیل 304 در برابر خوردگی، اسیدهای صنعتی، رطوبت محیطی و تغییرات حرارتی، مقاومت بسیار بالایی دارند. این ویژگی‌ها، سه راهی وکیوم ISO KF16 تجهیزوک را به گزینه‌ای ایده‌آل برای فضاهایی تبدیل می‌کند که نیازمند عملکرد پایدار در شرایط سخت و حساس هستند.
همچنین خاصیت غیرمغناطیسی (non-magnetic) این آلیاژها، استفاده از این محصول را در محیط‌های دقیق و عاری از تداخل مغناطیسی، ایمن و قابل اعتماد می‌کند.

قابلیت اتصال سریع و ایمن

یکی از مهم‌ترین ویژگی‌های سه‌راهی KF16، امکان مونتاژ و دمونتاژ سریع آن بدون نیاز به ابزار خاص است. با استفاده از کلمپ KF16 و اورینگ مناسب، در کوتاه‌ترین زمان ممکن می‌توان اتصالات مورد نیاز را برقرار کرد. این ویژگی در خطوط آزمایشگاهی، فرآیندهای قابل تنظیم یا تجهیزات پرتابل بسیار کارآمد است.

کاربردهای دقیق صنعتی و علمی

 آزمایشگاه‌های تحقیقاتی:
در طراحی مدارهای خلأ چند شاخه، تجهیزات اندازه‌گیری فشار، یا پمپ‌های جانبی

 صنایع دارویی:
در اتاق‌های تمیز یا سیستم‌های پرتابل که به اتصال چند تجهیز به یک منبع خلأ نیاز دارند

 دانشگاه‌ها و مراکز علمی:
در پروژه‌های آموزشی، تست‌های خلأ و سامانه‌های آزمایشی ماژولار

 صنایع نیمه‌رسانا و فوتونیک:
در خطوط خلأ حساس با نیاز به انشعاب چندگانه و کمترین میزان نشتی

 تجهیزات کوچک صنعتی و پایلوت پلنت‌ها:
در سیستم‌های فرآیندی با ساختار مدولار یا قابل تغییر در زمان بهره‌برداری

پیشنهاد قطعات مکمل برای عملکرد بهینه

  • کلمپ KF16: از نوع بال‌پیچی (wing nut) یا قفلی (hinge)

  • اورینگ KF16: از جنس NBR برای دمای معمول یا Viton برای شرایط خاص

  • حلقه Centering Ring KF16: با متریال استیل یا آلومینیوم، دقیق و ضد نشتی

تجهیزوک تمامی این قطعات را با تضمین کیفیت، ارسال سریع و پشتیبانی فنی، به‌صورت تکی یا پک کامل ارائه می‌دهد.

مشاوره فنی و ثبت سفارش

اگر برای انتخاب سه‌راهی وکیوم KF16 یا سایر اجزای سیستم خلأ خود نیاز به مشاوره دارید، می‌توانید با کارشناسان فنی ما در تماس باشید. تجهیزوک با تجربه‌ای تخصصی در حوزه‌ی وکیوم، شما را در هر مرحله از خرید تا نصب و راه‌اندازی پشتیبانی می‌کند.
