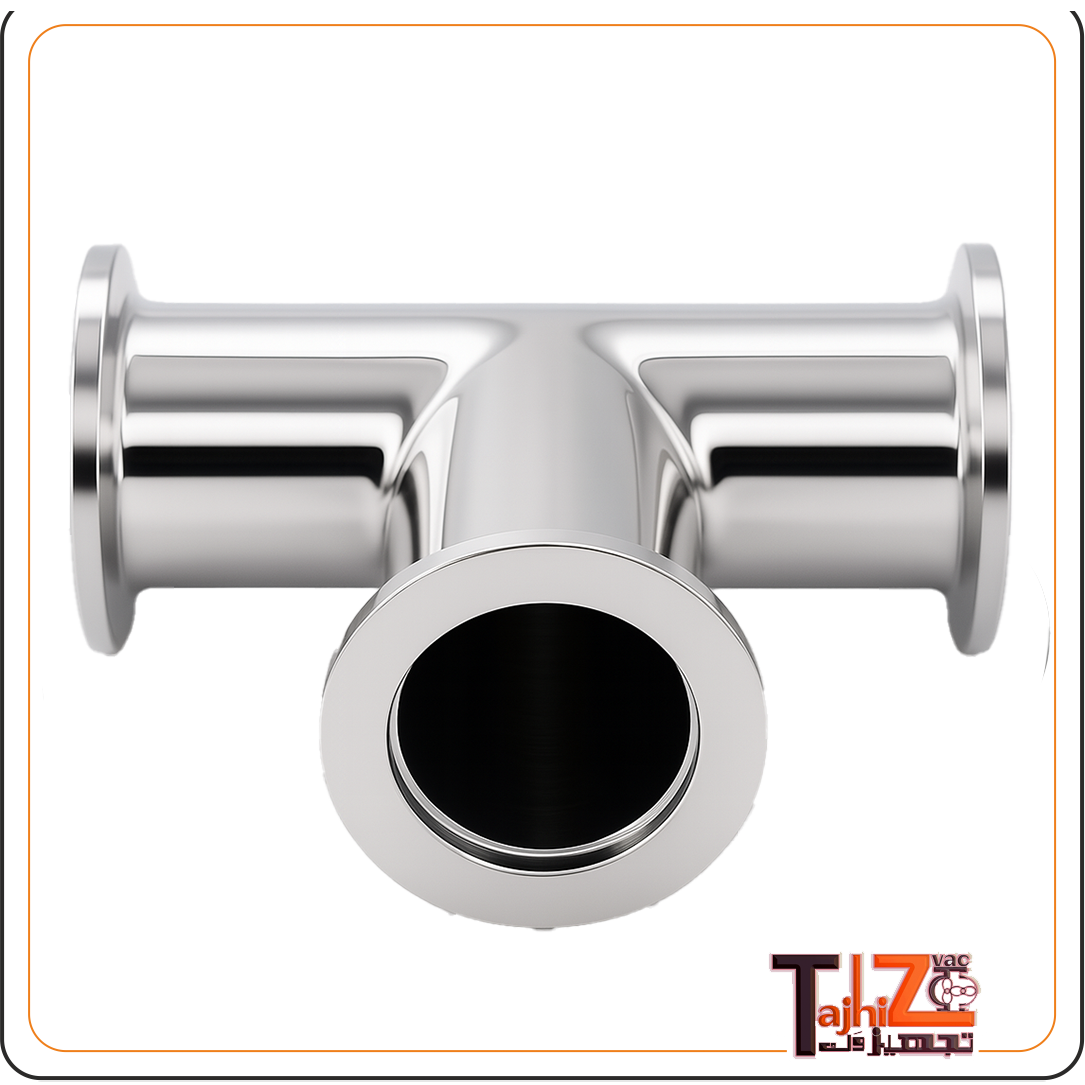

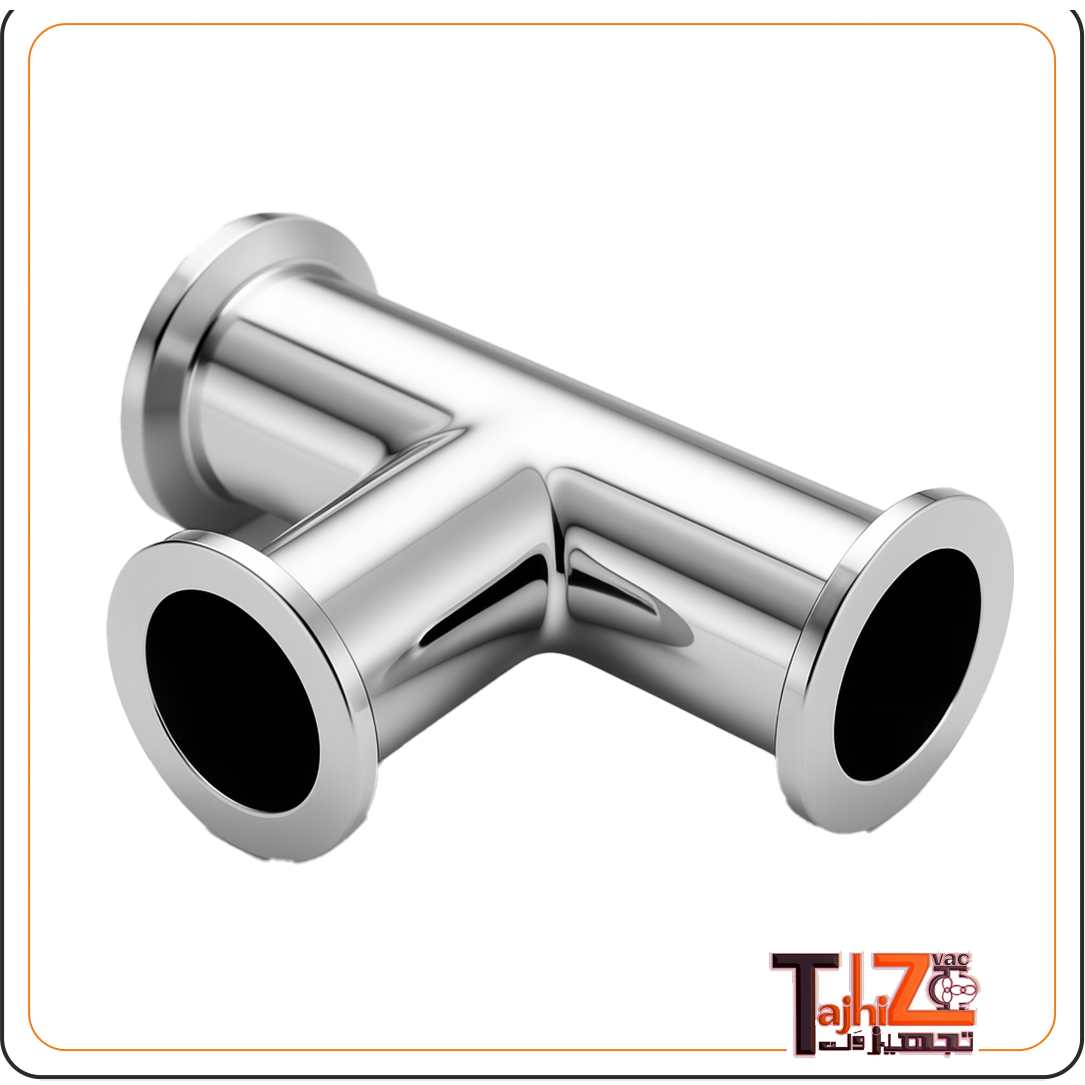

سه‌راهی وکیوم ISO KF25

در مسیر طراحی سیستم‌های خلأ دقیق، انتخاب یک اتصال قابل اطمینان و مقاوم می‌تواند تفاوت بین یک سیستم پایدار و یک عملکرد ناکارآمد باشد. سه‌راهی وکیوم ISO KF25 ، قطعه‌ای T شکل و مهندسی‌شده است که امکان تقسیم خلأ به سه مسیر را فراهم می‌سازد و عملکرد بدون نشتی، اتصال سریع و سازگاری کامل با تجهیزات استاندارد ISO-KF را به همراه دارد.

این محصول با ساختار محکم، جنس بدنه استیل ضدزنگ، و طراحی دقیق، یکی از قطعات کلیدی در سیستم‌های وکیوم نیمه‌صنعتی، تحقیقاتی، دارویی و خطوط فرآیندی سبک محسوب می‌شود.

عملکرد و تعریف سه‌راهی وکیوم ISO KF25

سه‌راهی ISO KF25 یک اتصال T شکل فلنجی است که برای پیوند سه مسیر خلأ با قطر اسمی ۲۵ میلی‌متر طراحی شده. هر سه ورودی این قطعه، قابلیت اتصال مستقیم به تجهیزات دارای فلنج KF25 را دارند و با استفاده از کلمپ و اورینگ مخصوص، یک آب‌بندی کامل و مطمئن ایجاد می‌کنند. این قطعه در محیط‌هایی استفاده می‌شود که نیاز به انشعاب خلأ، تقسیم جریان، یا اتصال هم‌زمان چند تجهیز مانند پمپ، گیج فشار یا سنسور وجود دارد.

استاندارد KF25 چیست؟

استاندارد KF (Klein Flange) یکی از رایج‌ترین استانداردهای خلأ در جهان است که بر اساس DIN 28403 و ISO 2861 تعریف شده. فلنج KF25 دارای قطر داخلی اسمی ۲۵ میلی‌متر و قطر بیرونی حدود ۴۰ میلی‌متر است. این استاندارد در سیستم‌هایی با فشار پایین تا خلأ بالا (High Vacuum) و خلأ فوق بالا (UHV) استفاده می‌شود.

مشخصات فنی سه‌راهی وکیوم ISO KF25

  • استاندارد اتصال: ISO-KF

  • قطر نامی: 25 میلی‌متر

  • ساختار: اتصال T شکل با سه شاخه برابر در زاویه ۹۰ درجه

  • متریال بدنه: استنلس استیل 304 یا 316 با سطح پرداخت‌شده دقیق

  • مقاومت در برابر خلأ: تا 1×10⁻⁹ mbar

  • محدوده دمای کاری: تا ۲۰۰ درجه سانتی‌گراد

  • سازگاری کامل با کلمپ، اورینگ و سنترینگ رینگ KF25

مزیت انتخاب استیل ضدزنگ 304

سه‌راهی KF25 تجهیزوک از استنلس استیل نگیر ساخته شده که مقاومت بسیار بالایی در برابر رطوبت، بخارات خورنده، حرارت و فشار دارد.
این آلیاژها نه‌تنها در برابر زنگ‌زدگی کاملاً مقاوم‌اند، بلکه فاقد خواص مغناطیسی نیز هستند. همین ویژگی باعث می‌شود این محصول در محیط‌های حساس، آزمایشگاه‌ها و خطوط دقیق خلأ با خیال راحت مورد استفاده قرار گیرد.

اتصال سریع و بدون ابزار

سه‌راهی KF25 به‌گونه‌ای طراحی شده که بدون نیاز به ابزار خاص، تنها با استفاده از کلمپ KF25 و اورینگ مناسب (NBR یا Viton)، در کوتاه‌ترین زمان به سایر اجزای سیستم متصل می‌شود. این ویژگی در محیط‌هایی که نیاز به نصب و جداسازی سریع و مکرر وجود دارد، یک مزیت کلیدی به شمار می‌آید.

کاربردهای صنعتی و آزمایشگاهی

 آزمایشگاه‌ها و مراکز علمی:
برای اتصال هم‌زمان چند تجهیز خلأ یا تقسیم فشار منفی بین چند مسیر

 صنایع دارویی و استریل:
در خطوط وکیوم پرتابل، خشک‌کن‌های خلأ، تجهیزات بسته‌بندی حساس

صنایع نیمه‌رسانا، نانوفناوری و فوتونیک:
برای توزیع خلأ در محیط‌های با حساسیت بالا و آلودگی صفر

خطوط فرآیندی و پایلوت پلنت‌ها:
در ماژول‌های صنعتی کوچک و معماری‌های قابل تغییر در حین بهره‌برداری

قطعات مکمل برای نصب حرفه‌ای‌تر

برای عملکرد بهتر این سه‌راهی، استفاده از قطعات زیر توصیه می‌شود:

  • کلمپ KF25 (نوع قفلی یا پیچی)

  • اورینگ KF25 از جنس NBR یا Viton مقاوم به مواد شیمیایی

  • Centering Ring KF25 از جنس استیل یا آلومینیوم دقیق

تمامی این قطعات با تضمین کیفیت و موجودی انبار، توسط تجهیزوک به صورت تکی یا پکیج کامل قابل تهیه است.
