پمپ وکیوم در صنعت ترموفرمینگ

صنعت ترموفرمینگ یکی از روش‌های پرکاربرد در تولید قطعات پلاستیکی با اشکال پیچیده و دقیق است که در صنایع مختلفی از جمله بسته‌بندی، خودروسازی، پزشکی و تولید محصولات مصرفی به کار می‌رود. در این فرآیند، ورق‌های پلاستیکی با استفاده از حرارت نرم شده و سپس با بهره‌گیری از فشار خلأ یا فشار مثبت روی قالب شکل می‌گیرند. یکی از اجزای کلیدی در این فرآیند، پمپ وکیوم است که نقش حیاتی در ایجاد خلأ لازم برای شکل‌دهی دقیق ورق‌های پلاستیکی ایفا می‌کند.

پمپ‌های وکیوم با حذف مولکول‌های هوا از فضای بین ورق پلاستیکی و قالب، امکان چسبیدن کامل ورق به سطح قالب را فراهم می‌کنند و کیفیت نهایی محصول را تضمین می‌کنند. این مقاله به بررسی جامع نقش پمپ‌های وکیوم در صنعت ترموفرمینگ، انواع پمپ‌های مورد استفاده، کاربردها، مزایا و معایب، و همچنین فناوری‌های نوین مرتبط با این دستگاه‌ها می‌پردازد. هدف این مقاله ارائه دیدگاهی عمیق و کاربردی برای متخصصان، مهندسان و فعالان صنعت ترموفرمینگ است.

تعریف پمپ وکیوم و عملکرد آن

پمپ وکیوم یا پمپ خلأ دستگاهی مکانیکی است که با کاهش فشار داخل یک محفظه بسته، خلأ نسبی یا کامل ایجاد می‌کند. این فرآیند با تخلیه مولکول‌های هوا یا گازهای دیگر از محفظه انجام می‌شود تا فشار به کمتر از فشار اتمسفری برسد. در صنعت ترموفرمینگ، پمپ وکیوم برای ایجاد فشار منفی بین ورق پلاستیکی گرم‌شده و قالب استفاده می‌شود، به‌طوری‌که ورق پلاستیکی به شکل قالب درآید.

عملکرد پمپ‌های وکیوم بر اساس اصول مکانیکی و فیزیکی است. این دستگاه‌ها معمولاً از اجزایی مانند روتور، پره‌های چرخان، و سیستم‌های خنک‌کننده تشکیل شده‌اند. بسته به نوع پمپ، فرآیند ایجاد خلأ می‌تواند از طریق جابجایی مثبت (مانند پمپ‌های روتاری وین) یا انتقال شتاب (مانند پمپ‌های توربومولکولی) انجام شود.

جهت مشاوره تخصصی در انتخاب پمپ وکیوم مناسب فرایند خود با کارشناسان ما تماس حاصل فرمایید.

انواع خلأ

پمپ‌های وکیوم بسته به سطح خلأ مورد نیاز، در سه دسته اصلی تقسیم‌بندی می‌شوند:

1. خلأ درشت یا پایین : فشار بین ۱ اتمسفر تا ۱ تور، مناسب برای فرآیندهای ترموفرمینگ معمولی.
2. خلأ بالا : فشار بین ۱۰^-۱ تا ۱۰^-۴ تور، که در کاربردهای پیشرفته‌تر استفاده می‌شود.
3. خلأ فوق بالا : فشار کمتر از ۱۰^-۷ پاسکال، که بیشتر در صنایع خاص مانند میکروالکترونیک کاربرد دارد.

در ترموفرمینگ، معمولاً خلأ درشت یا پایین برای اکثر کاربردها کافی است، اما در مواردی که دقت بالا یا مواد حساس مورد نیاز است، خلأ بالا نیز ممکن است استفاده شود.

نقش پمپ وکیوم در فرآیند ترموفرمینگ

ترموفرمینگ فرآیندی است که طی آن ورق‌های پلاستیکی (مانند پلی‌استایرن، پلی‌پروپیلن، یا PVC) ابتدا حرارت داده می‌شوند تا به حالت نرم و انعطاف‌پذیر برسند. سپس این ورق‌ها روی قالب قرار گرفته و با استفاده از خلأ یا فشار مثبت شکل می‌گیرند. پمپ وکیوم در این فرآیند نقش زیر را ایفا می‌کند:

1. ایجاد خلأ برای شکل‌دهی: پمپ وکیوم هوای بین ورق پلاستیکی و قالب را تخلیه می‌کند تا ورق به‌طور کامل به سطح قالب بچسبد و شکل مورد نظر را به خود بگیرد.
2. حذف حباب‌های هوا: وجود حباب‌های هوا بین ورق و قالب می‌تواند باعث نقص در محصول نهایی شود. پمپ وکیوم با حذف هوای اضافی، از تشکیل حباب جلوگیری می‌کند.
3. افزایش دقت و کیفیت: خلأ یکنواخت و پایدار تضمین می‌کند که ورق پلاستیکی به‌طور دقیق به قالب بچسبد و جزئیات آن به‌خوبی منتقل شود.
4. افزایش سرعت تولید: پمپ‌های وکیوم با کارایی بالا می‌توانند فرآیند شکل‌دهی را تسریع کنند و بهره‌وری خط تولید را افزایش دهند.

انواع پمپ‌های وکیوم در صنعت ترموفرمینگ

پمپ‌های وکیوم مورد استفاده در ترموفرمینگ بسته به نوع فرآیند، مواد مورد استفاده، و سطح خلأ مورد نیاز متفاوت هستند. در ادامه، انواع اصلی پمپ‌های وکیوم که در این صنعت کاربرد دارند بررسی می‌شوند:

پمپ وکیوم روتاری وین

این نوع پمپ‌ها از رایج‌ترین پمپ‌های مورد استفاده در ترموفرمینگ هستند. پمپ‌های روتاری وین می‌توانند به دو صورت روغنی یا خشک باشند:

• روغنی: از روغن برای روان‌کاری و خنک‌سازی استفاده می‌کنند و برای فرآیندهایی که نیاز به خلأ عمیق‌تر دارند مناسب هستند. این پمپ‌ها به دلیل کارایی بالا و توانایی ایجاد خلأ پایدار، در ترموفرمینگ ورق‌های ضخیم یا مواد حساس کاربرد دارند.
• خشک: بدون استفاده از سیال خنک‌کننده عمل می‌کنند و برای فرآیندهایی که نیاز به محیط تمیز دارند، مناسب هستند. این پمپ‌ها در ترموفرمینگ مواد غذایی یا پزشکی کاربرد دارند، زیرا خطر آلودگی روغن وجود ندارد.

پمپ وکیوم رینگ مایع

این پمپ‌ها از آب یا سایر مایعات به‌عنوان سیال خنک‌کننده استفاده می‌کنند و در برابر بخارات و آلودگی‌ها مقاومت بالایی دارند. در ترموفرمینگ، پمپ‌های رینگ مایع برای فرآیندهایی که با مواد مرطوب یا بخارات شیمیایی سر و کار دارند، مناسب هستند. این پمپ‌ها به دلیل دوام بالا و توانایی کار در شرایط سخت، در تولید قطعات بزرگ مانند وان‌های حمام یا قطعات خودرو استفاده می‌شوند.

پمپ وکیوم تک‌مرحله‌ای و دومرحله‌ای

• تک‌مرحله‌ای: این پمپ‌ها فشار خلأ را در یک مرحله کاهش می‌دهند و برای فرآیندهای ترموفرمینگ ساده‌تر که نیاز به خلأ عمیق ندارند، مناسب هستند.
• دومرحله‌ای: با دو مرحله کاهش فشار، خلأ عمیق‌تری ایجاد می‌کنند و برای کاربردهای پیشرفته‌تر، مانند تولید قطعات دقیق پزشکی یا الکترونیکی، استفاده می‌شوند.

بلوئر ساید چنل

این نوع پمپ‌ها برای کاربردهایی که نیاز به دبی بالا اما خلأ عمیق ندارند، مناسب هستند. در ترموفرمینگ، بلوئرهای ساید چنل برای فرآیندهای سریع و تولید انبوه مانند بسته‌بندی مواد غذایی استفاده می‌شوند.

پمپ وکیوم اسکرو

ترموفرمینگ در صنعت خودروسازی برای تولید قطعات داخلی مانند داشبورد، پنل‌های درب، و قطعات تزئینی استفاده می‌شود. پمپ‌های وکیوم روتاری وین یا رینگ مایع به دلیل توانایی ایجاد خلأ پایدار و کار در شرایط صنعتی سنگین، در این کاربردها رایج هستند.

تجهیزات پزشکی

در تولید تجهیزات پزشکی مانند سینی‌های جراحی، محفظه‌های استریل، و قطعات پروتز، ترموفرمینگ به دلیل دقت بالا و امکان استفاده از مواد زیست‌سازگار محبوب است. پمپ‌های وکیوم خشک یا اسکرول به دلیل عدم استفاده از روغن و محیط تمیز، در این صنعت ترجیح داده می‌شوند.

تولید سنگ مصنوعی و کامپوزیت

در تولید سنگ مصنوعی (مانند کوارتز) یا قطعات کامپوزیتی (مانند فایبرگلاس)، پمپ‌های وکیوم برای حذف حباب‌های هوا از مخلوط رزین و مواد دیگر استفاده می‌شوند. این فرآیند باعث ایجاد محصولی متراکم و بدون تخلخل می‌شود.

محصولات مصرفی و صنعتی

ترموفرمینگ برای تولید محصولاتی مانند اسباب‌بازی‌ها، محفظه‌های الکترونیکی، و قطعات صنعتی استفاده می‌شود. پمپ‌های وکیوم در این کاربردها برای شکل‌دهی دقیق و سریع ورق‌های پلاستیکی به کار می‌روند.

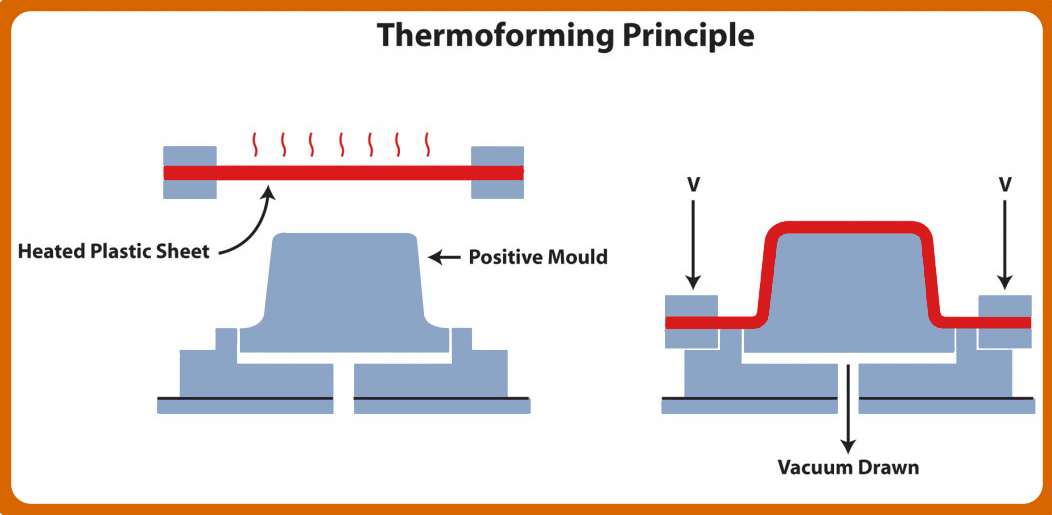

نحوه عملکرد پمپ وکیوم در صنعت ترموفرمینگ

در صنعت ترموفرمینگ، پمپ وکیوم یکی از کلیدی‌ترین اجزای ماشین‌آلات شکل‌دهی حرارتی محسوب می‌شود. این دستگاه وظیفه دارد خلأ (Vacuum) مورد نیاز برای فرم‌گیری دقیق ورق‌های پلاستیکی داغ‌شده را فراهم کند. نبود فشار منفی کافی یا تاخیر در مکش هوا، می‌تواند باعث شکل‌دهی ناقص، ایجاد حباب، چروک شدن یا حتی آسیب به محصول نهایی شود.

آماده‌سازی ورق پلاستیکی

در گام نخست، ورق‌های پلاستیکی خام از جنس‌هایی مانند PET، PS، PP یا PVC در دستگاه ترموفرمینگ قرار می‌گیرند. این ورق‌ها معمولاً دارای ضخامت مشخصی هستند که متناسب با نوع قطعه انتخاب می‌شود.

گرمایش ورق تا دمای نرم‌شدگی

ورق توسط المنت‌های حرارتی موجود در دستگاه، به‌صورت یکنواخت گرم می‌شود تا به دمای نرم‌شدگی (Forming Temperature) برسد. در این مرحله، پلاستیک به‌قدری انعطاف‌پذیر می‌شود که برای قالب‌گیری مناسب است، ولی هنوز به نقطه ذوب نرسیده است.

قرار دادن ورق داغ روی قالب

ورق گرم‌شده بر روی قالب شکل‌دهی قرار می‌گیرد. قالب می‌تواند از جنس آلومینیوم یا مواد دیگر ساخته شده باشد و دارای جزئیات دقیقی از شکل موردنظر است.

فعال‌سازی پمپ وکیوم و ایجاد خلأ

در این مرحله، پمپ وکیوم وارد عمل می‌شود. با مکش سریع هوای میان ورق و قالب، فشار درونی به شدت کاهش یافته و خلأ ایجاد می‌شود. این فشار منفی باعث می‌شود فشار اتمسفری بیرونی ورق را با قدرت به سمت قالب فشار دهد.

چسبیدن کامل ورق به قالب

در نتیجه خلأ ایجادشده، ورق پلاستیکی به‌طور کامل به قالب می‌چسبد و تمامی جزئیات آن را به خود می‌گیرد. در این لحظه شکل‌گیری دقیق قطعه صورت می‌گیرد. این بخش حساس‌ترین مرحله است، چرا که هرگونه تأخیر یا ضعف در مکش باعث چروک یا نقص در شکل نهایی می‌شود.

خنک‌سازی ورق شکل‌گرفته

پس از شکل‌گیری، ورق همچنان گرم است. با استفاده از فن یا جریان هوای خنک، فرآیند سرد شدن آغاز می‌شود تا پلاستیک در همان فرم باقی بماند و سفت شود. گاهی قالب‌ها نیز خنک‌شونده هستند تا این فرآیند سریع‌تر انجام گیرد.

پمپ‌های وکیوم از اجزای ضروری در صنعت ترموفرمینگ هستند که با ایجاد خلأ، امکان شکل‌دهی دقیق و باکیفیت ورق‌های پلاستیکی را فراهم می‌کنند. انواع مختلف پمپ‌های وکیوم، از روتاری وین گرفته تا رینگ مایع و اسکرو، هر یک با ویژگی‌ها و کاربردهای خاص خود، نیازهای متنوع این صنعت را برآورده می‌کنند. با توجه به پیشرفت‌های اخیر در فناوری پمپ‌های وکیوم، مانند سیستم‌های هوشمند و پمپ‌های کم‌مصرف، این دستگاه‌ها نقش مهم‌تری در افزایش بهره‌وری و کاهش هزینه‌های تولید ایفا می‌کنند. جهت مشاوره فنی و خرید پمپ مناسب با فرایند خود میتوانید از طریق تماس با کارشناسان تجهیزوک در ارتباط باشید.
